Subject:

Re: Watchdog XMEGA Problem

· Posted: 27.02.2015 - 21:49 · #9

Quote by rh

Hallo Thorsten,

die einzelnen BODlevel und BODact bits ergeben immer zusamment die Werte
0..7 bzw. 0..3
Wie gsagt, mit dem XMega WatchDog habe ich keinerlei Erfahrung. Da muss das
XMega Manual ran.

rolf

OK,

dann würde der BodAct0 (Reserved), beim unterschreiten der Spannung keinen
Reset auslösen.

Code

00 Reserved
01 Sampled
10 Enabled
11 Disabled

Also müsste man dann eben BodAct2 schreiben um diesen auszulösen.

Und beim Bodlevel dann:

Code

BOD level 0 Bitmuster: 111 V:1.6
BOD level 1 Bitmuster: 110 V:1.9
BOD level 2 Bitmuster: 101 V:2.1
BOD level 3 Bitmuster: 100 V:2.4
BOD level 4 Bitmuster: 011 V:2.6
BOD level 5 Bitmuster: 010 V:2.9
BOD level 6 Bitmuster: 001 V:3.2
BOD level 7 Bitmuster: 000 V:3.4

Für 2,4V dann BodLevel4 schreiben, richtig? Steht das irgendwo?

Gruß
Thorsten

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2134
Registered: 03 / 2003

Subject:

Re: Watchdog XMEGA Problem

· Posted: 27.02.2015 - 23:14 · #10

Hi Thorsten,

ich hätte jetzt vermutet, daß es 2 BodAct (0 und 1) und 3 BodLevel (0..2) gibt und diese jeweils für ein Bit stehen.
Demnach müßte das so heißen:

Code

Fusebits5 = [BodAct1, BodLevel0, BodLevel2] // 2.1V

BodLevel3..7 dürfte nicht kompilierbar sein ..... wenn meine Annahme stimmt

Gruss
Harry

Administrator

Gender:
Location: Germany
Age: 24
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002

Subject:

Re: Watchdog XMEGA Problem

· Posted: 28.02.2015 - 21:07 · #11

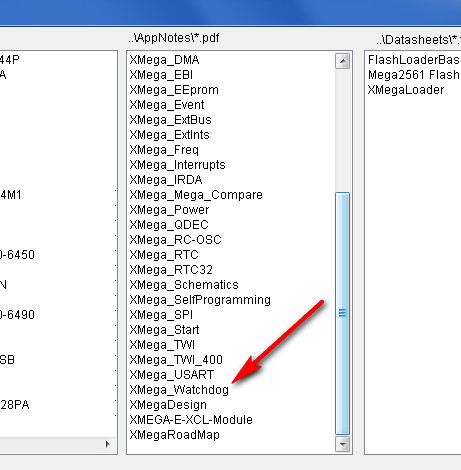

und da gibt es eine aktuelle Info über den XMega Watchdog

rolf

Attachments


Filename:	XWDG.jpg
Filesize:	48.25 KB
Title:
Download counter:	138

pvs-deck

PowerUser

Gender:
Age: 53
Homepage: pvs-deck.de
Posts: 1341
Registered: 02 / 2009

Subject:

Re: Watchdog XMEGA Problem

· Posted: 02.03.2015 - 10:50 · #12

Quote by rh

und da gibt es eine aktuelle Info über den XMega Watchdog

rolf

Hallo rolf,

das kenne ich! Mir geht es mehr darum zu verstehen, wie das mit den DEFINES für die FuseBits zu verstehen ist.

Hat Harry recht?

Code

BodAct:
00 Reserved
01 Sampled
10 Enabled
11 Disabled

Dann ist BodAct0 für das erste Bit des BodActs und BodAct1 das 2.? Oder ist das jetzt doch anderst?

Gruß
Thorsten

Administrator

Gender:
Location: Germany
Age: 24
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002

Subject:

Re: Watchdog XMEGA Problem

· Posted: 02.03.2015 - 13:45 · #13

Hallo Thorsten,

die Liste ist korrekt.

rolf

Thomas.AC

Benutzer

Gender: n/a
Age: 43
Posts: 308
Registered: 07 / 2013

Subject:

Re: Watchdog XMEGA Problem

· Posted: 05.03.2015 - 12:18 · #14

ACHTUNG!

1.
Bodlevel-Tabelle immer aus dem Datenblatt nehmen. Elektrische Eigenschaften, Brownout detection characteristics.
XMEGA mit und ohne USB unterscheiden sich da gravierend.

2. Setzen von fusebit bedeutet logisch 0, fuses werden gelöscht !!!

Beispiel:

FuseBits5 = [BODLEVEL1, BODLEVEL2]; // BODLEVEL1 und BODLEVEL2 setzen,
// die sind dann logisch 0 nicht 1!

BODLEVEL2 BODLEVEL1 BODLEVEL0
0 0 1 => bodlevel 6, nicht 1!

Für XMEGAA4U (also USB Version) ergibt das einen bodlevel von 2,8 V

Hoffe, ich konnte Helfen.

Thomas.AC

Benutzer

Gender: n/a
Age: 43
Posts: 308
Registered: 07 / 2013

Subject:

Re: Watchdog XMEGA Problem

· Posted: 06.03.2015 - 16:53 · #15

@pvs-deck Hast du einen Xmega mit USB?

Die gepostete Tabelle scheint aus dem Xmega Manual zu sein.
Im Manual gibt es die Fußnote 1

Quote

The values are nominal values only. For accurate, actual numbers, consult the device datasheet.

Anbei eine Tabelle aus dem Datasheet der XMEGA A1U Typen:

Code

BOD Level 0 falling Vcc    1.62 V   typ.
BOD Level 1 falling Vcc    1.8 V
BOD Level 2 falling Vcc    2.0 V
BOD Level 3 falling Vcc    2.2 V
BOD Level 4 falling Vcc    2.4 V
BOD Level 5 falling Vcc    2.6 V
BOD Level 6 falling Vcc    2.8 V
BOD Level 7 falling Vcc    3.0 V

und die dazugehörigen Fuses, wie ich denke das es richtig ist

Code

bodlevel0 (111) 1.62V: FuseBits5 = [BodAct0]
bodlevel1 (110) 1.8V: FuseBits5 = [BodLevel0,BodAct0]
bodlevel2 (101) 2.0V: FuseBits5 = [BodLevel1, BodAct0]
bodlevel3 (100) 2.2V: FuseBits5 = [BodLevel0,BodLevel1, BodAct0]
bodlevel4 (011) 2.4V: FuseBits5 = [BodLevel2, BodAct0]
bodlevel5 (010) 2.6V: FuseBits5 = [BodLevel0,BodLevel2, BodAct0]
bodlevel6 (001) 2.8V: FuseBits5 = [BodLevel1,BodLevel2, BodAct0]
bodlevel7 (000) 3.0V: FuseBits5 = [BodLevel0,BodLevel1,BodLevel2, BodAct0]

Mit BodAct0 ist der Brownout enabled
Wenn sampling mode gewünscht, dann BodAct1 programmieren

pvs-deck

PowerUser

Gender:
Age: 53
Homepage: pvs-deck.de
Posts: 1341
Registered: 02 / 2009

Subject:

Re: Watchdog XMEGA Problem

· Posted: 07.04.2015 - 21:56 · #16

Hallo Thomas.AC,

ok. Ich denke ich habe es verstanden.

Ich nutze den USB xmega256A3U.

Aber das mit dem Watchdog über Fuse bekomme ich nicht zum laufen:

Ich hatte das lt. Manual so verstanden, das die PER-Werte beim Startup direkt aus den FUSEBITS übernommen werden:

Code

FuseBits1 = [ WDPER0, WDPER3 ]; // Watchdog 0:3 / 0110 512CLK 0.512s

Beißt sich das mit den Software-Defines? Oder muss ich den Watchdog doch noch aktivieren?

Code

Import SysTick,SerPortD0, SerPortC0, TWI_E, TWI_C, WatchDog, SysLEDblink, ADC_B, FAT16_32, USBsmart, SPI_C;
...
...
...
Define
...
...
WatchDog = msec500;
...
...

Nur wenn ich das rausmache, kann ich das Programm nicht übersetzen, ich dachte der Watchdog startet über die Fuses automatisch ???

Wo habe ich meinen Denkfehler?

Gruß
Thorsten
