Re: PWM Frage

· Posted: 05.04.2015 - 21:10 · #9

@Harald: :confused5:

ops:

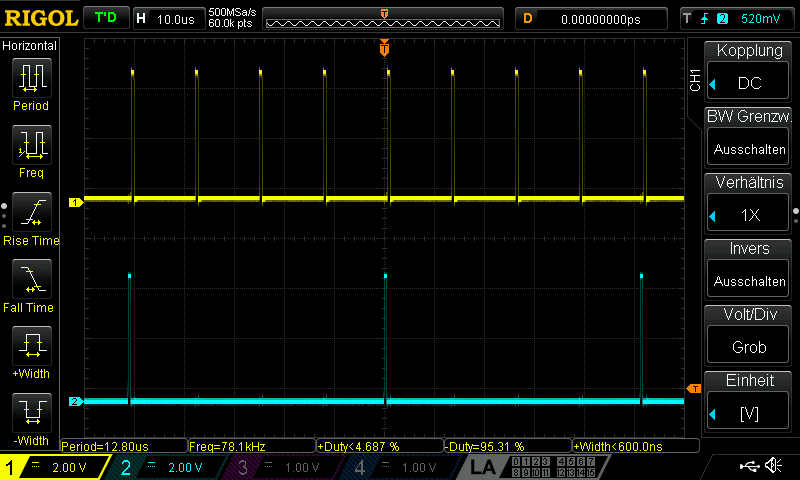

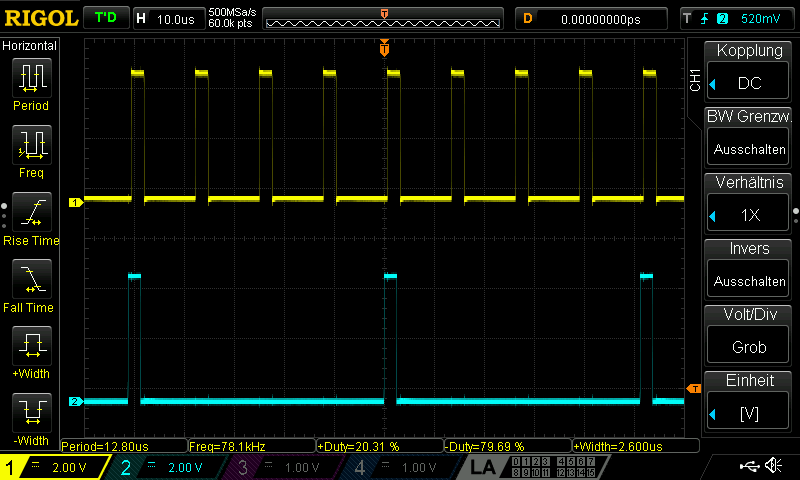

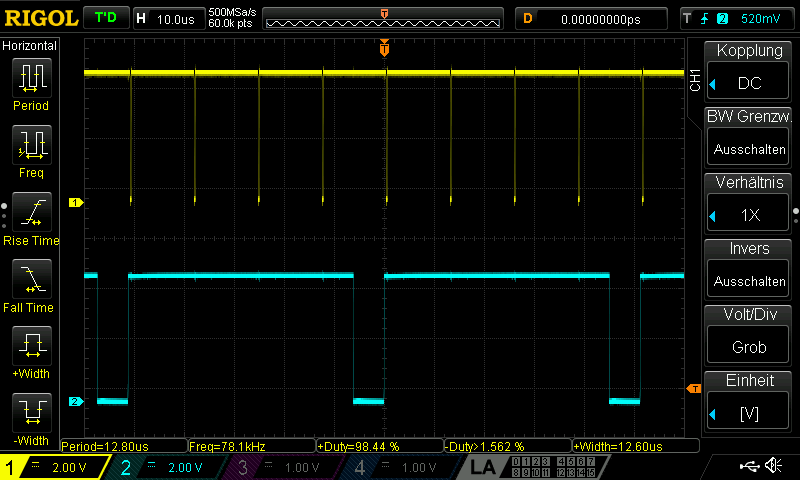

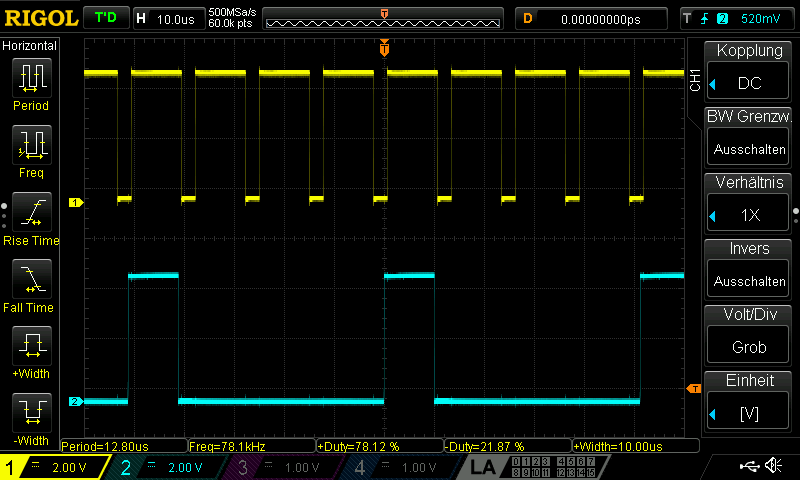

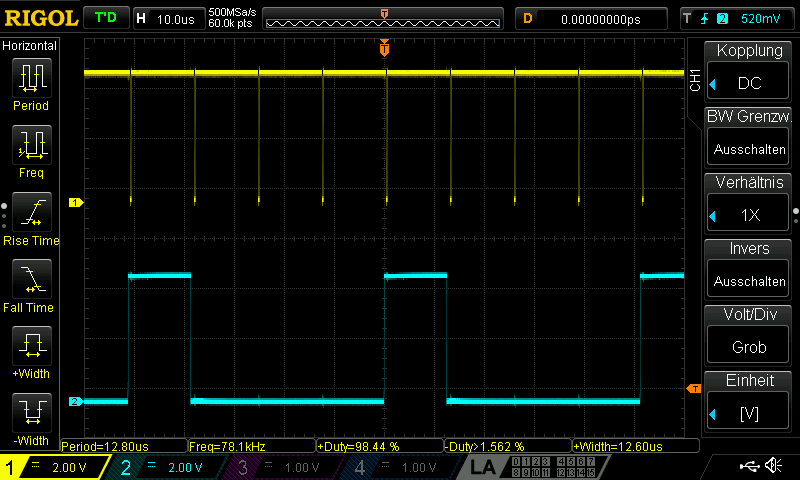

Ich hab mal ein paar Bilder gemacht. Oben ist der 8-Bit- unten der 10-Bit-PWM zu sehen.

Der Dateiname ist wie folgt aufgebaut:
X=Prescaler
Y=Resolution
aaa=Wert der 8-Bit PWM
bbb=Wert der 10-Bit PWM

Und der Code dazu:

Code

Program PWMTest;

{$NOSHADOW}
{ $WG}                     {global Warnings off}

Device = mega644, VCC=5;
{ $BOOTRST $07000}         {Reset Jump to $07000}

Import SysTick, PWMPort1A, PWMPort1B, PWMPort2A, PWMPort2B;

From System Import;

Define
  ProcClock      = 20000000;       {Hertz}
  SysTick        = 10;             {msec}
  StackSize      = $0100, iData;
  FrameSize      = $0100, iData;

  PWMPresc1      = 1;
  PWMRes1        = 10;
  PWMMode1       = fast, positive;

  PWMPresc2      = 1;
  PWMRes2        = 10;
  PWMMode2       = fast, positive;
Implementation

{$IDATA}

{------------------------------------------------------------------------------}
{ Type Declarations }
Type
{------------------------------------------------------------------------------}
{ Const Declarations }
Const
{------------------------------------------------------------------------------}
{ Var Declarations }
Var
{$IDATA}
{------------------------------------------------------------------------------}
{ functions }
Procedure InitPorts;
  Begin
    DDRD:=  %11110000;                      //
  End InitPorts;
{------------------------------------------------------------------------------}
{ Main Program }
{$IDATA}
Begin
  InitPorts;
  EnableInts;
  PWMPort1A:=100;                        //PWMTest;
  PWMPort1B:=100;                        //PWMTest;
  PWMPort2A:=100;                        //PWMTest;
  PWMPort2B:=100;                        //PWMTest;
  Loop
    EndLoop;
End PWMTest.

Und ein paar Fragen:
- wieso kann ich beim 8-Bit beim Define 10-Bit angeben, obwohl es kein 10-Bit ist ?
- wenn ich beim 8-Bit jedoch eine Zahl größer 255 angeben, bekomm ich die Fehlermeldung "Byte expected"
- wieso kann ich PWMPort0A und 0B nicht verwenden ? (Mega644)
- geht das nicht irgendwie schneller ?
- wie zuverlässig wäre es eine PWM per Task/Process mit einem SysTick von 0.1 zu erzeugen ? Das wären dann wohl 100µs = 10 kHz. Richtig ?

Gruss
Harry

Attachments


Filename:	Pre1Res10_10_10.png
Filesize:	43.59 KB
Title:
Download counter:	123


Filename:	Pre1Res10_50_50.png
Filesize:	45.73 KB
Title:
Download counter:	128


Filename:	Pre1Res10_200_200.png
Filesize:	46.38 KB
Title:
Download counter:	128


Filename:	Pre1Res10_250_250.png
Filesize:	45.59 KB
Title:
Download counter:	122


Filename:	Pre1Res10_250_900.png
Filesize:	44.43 KB
Title:
Download counter:	126

Harald_K

Subject:

Re: PWM Frage

· Posted: 05.04.2015 - 23:39 · #10

also warum du beim 8bit PWM und 10bit define keine Fehlermeldung bekommst, muß dir der Rolf erklären, der ist für den Compiler zuständig.

den Timer0 kannst du nicht nehmen, der ist Systick

und schneller ....
du kannst die Timer mit nem externen Takt versorgen, dann wirds schneller.
Oder du programmierst sie selber, dann kannst du auch kleinere Teilfaktoren als 8 bit wählen ... theoretisch geht dann 1, aber das ist kaum sinnvoll, da du ja über die Zählweite auch die mögliche Regelweite des PWM_Signals begrenzen tust.

und mit dem Systick .. sicher ginge da, aber sagen wir mal 8 bit, also 0..255 als PWM-Schaltwert macht bei 100us auch 25,6 ms Umlaufzeit. - sind irgendwas um 40 Hz.

außerdem ist das ne ganz nette CPU-Auslastung, wenn du alle 100us
- den PWM-Zähler hochzählen
- das Überlaufen abfragen und ggf. neu Laden und den Portpin setzen
- das Erreichen des PWM-Wertes abprüfen und ggf. den Port schalten
mußt in Software.

das ist ja das schöne an so nem Timer, daß der das alles in Hardware und ohne CPU-Zeit-Bedarf macht.
