Wer Arbeitet mit Eagle ?

Hallo TheBeginner,

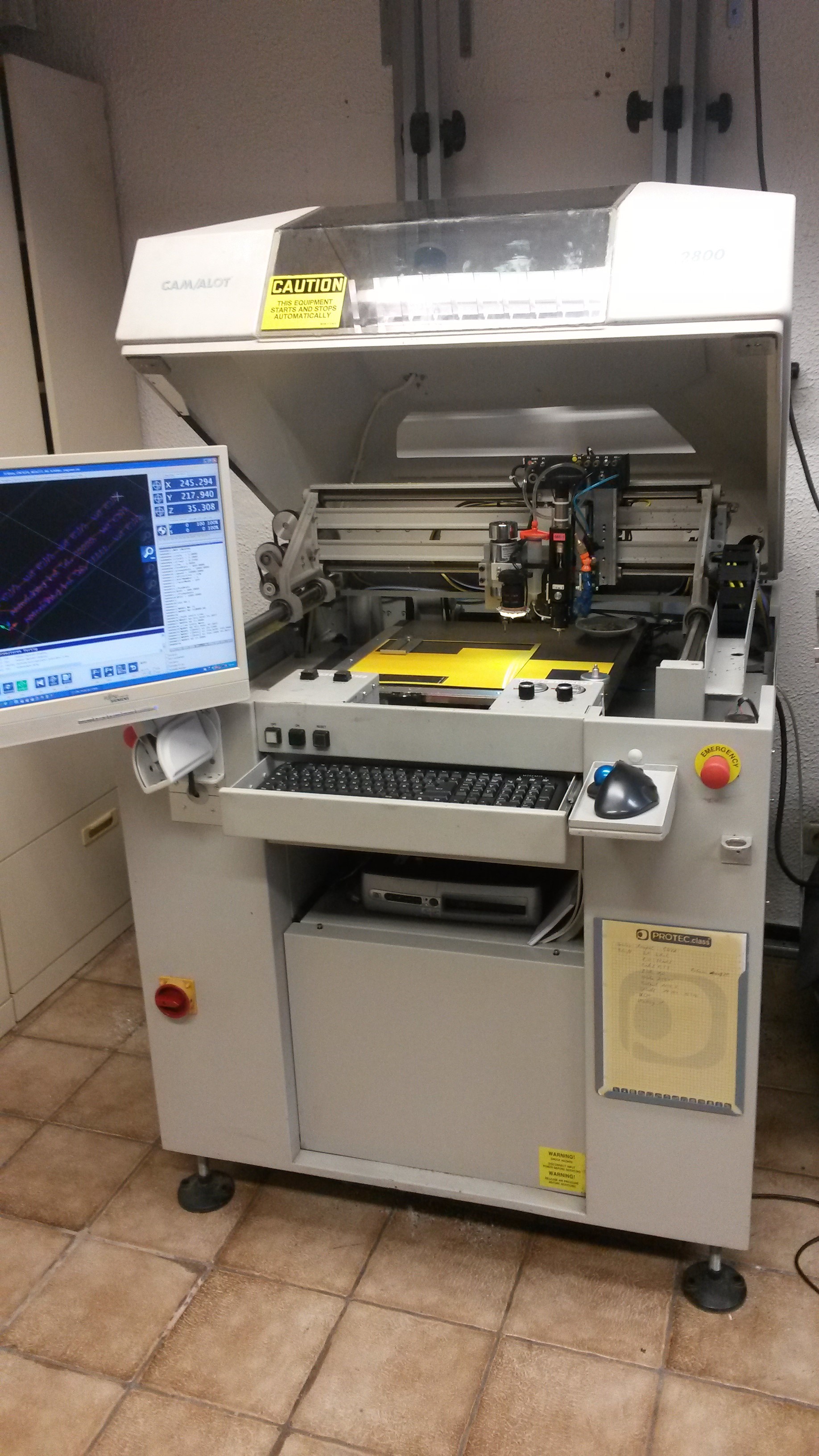

ich nutze Eagle und habe eine alte umgebaute Dispenser-Maschine Camalot 2800.
Die habe ich komplett umgebaut, nutze ich jetzt zum sehr schnellen Dispensen unterschiedlicher Leiterplatten und muss nur noch einen Dispenserkopf reinigen und nicht die ganzen Schablonen

Und ich brauche keine Schablonen mehr kaufen Ausgeben tu ich das ganze mit einem ULP der mir das ganze als GCODE umsetzt, habe ich selbst geschrieben, ist auch gar nicht so schwer

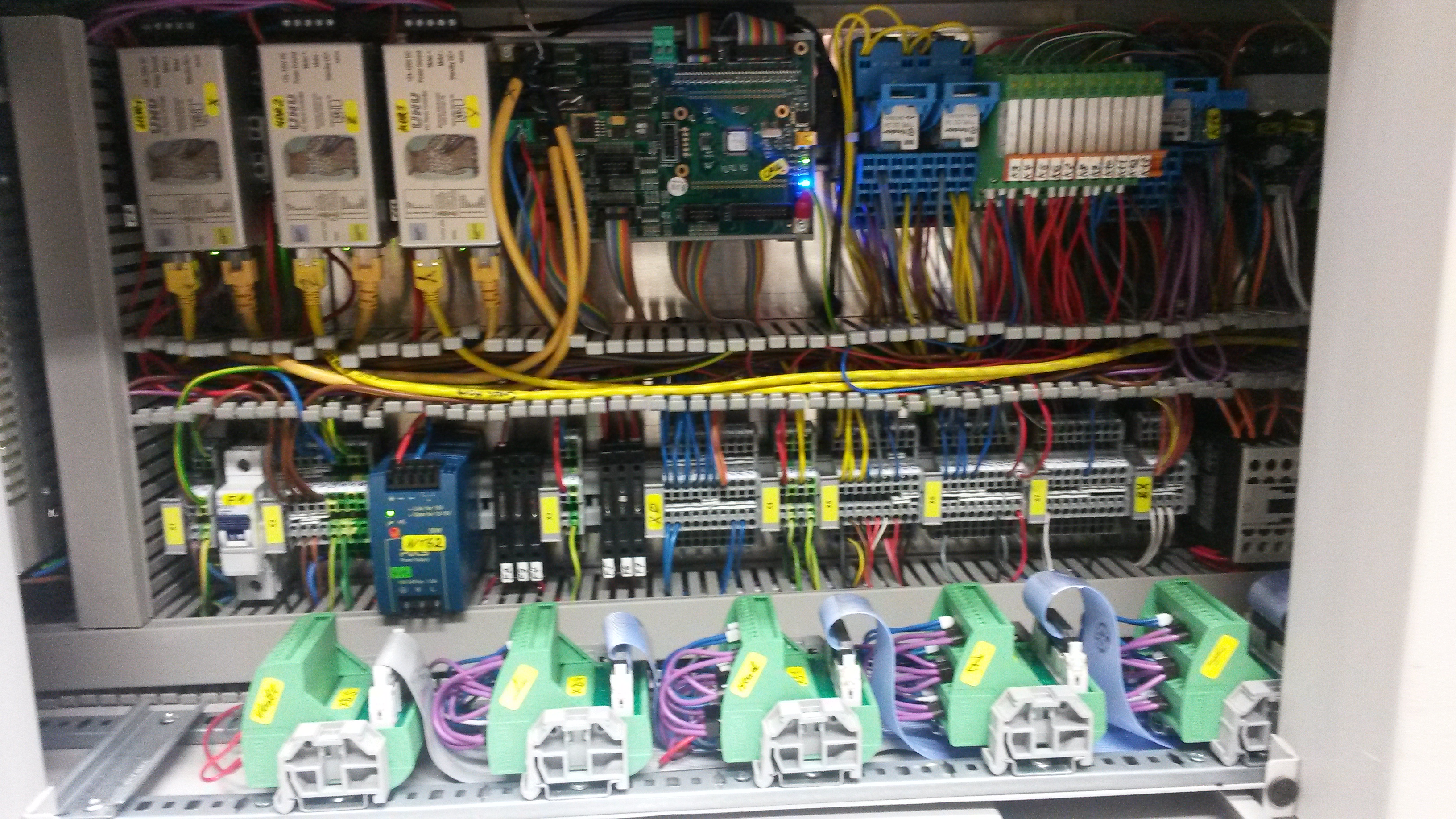

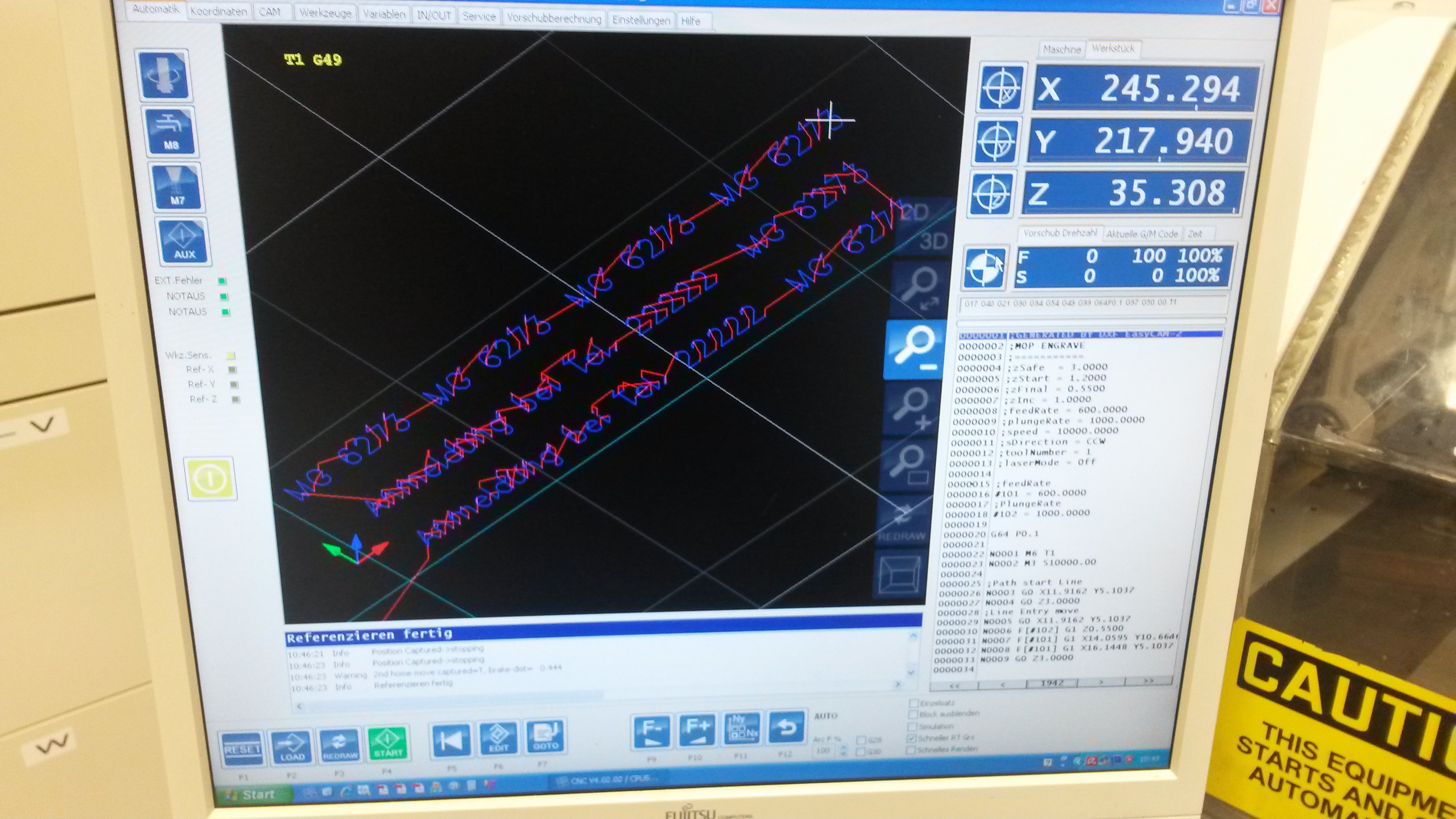

Als Steuerung habe ich in die Maschine eine USB CNC CPU 5B von EdingCNC eingebaut. Super Software dabei.

Und habe auch gleich eine Fräße, 3d-Drucker und Kamera in die Maschine eingebaut

So kann ich die Maschine mehr nutzen.

Das ULP PCB2GCODE habe ich auch schon genutzt geht gut, aber ich musste hier und da noch etwas die Eigenheiten meiner Maschine anpassen. Das musst Du aber wohl bei allen machen.

Durch die Kamera kann man auch wunderbar AutoAlignment Nutzen, bei selbstgefrästen Doppelseitigen Leiterplatten ist das Top

Gruß
Thorsten

Hallo TheBeginner,

was bei dem Umbau immer wieder Probleme verursacht hat, alle Gewinde sind Zoll-Gewinde (US-Hersteller), einige haben wir rausgebohrt und neu metrisch geschnitten.

Vorher wurde alles von einen Alten Pentium-Rechner mit Video und Servo-Steuerkarte (16bit ISA) gesteuert. Und es war ein DICKER-Trafo eingebaut, der aus den 230V eben 110V gemacht hat

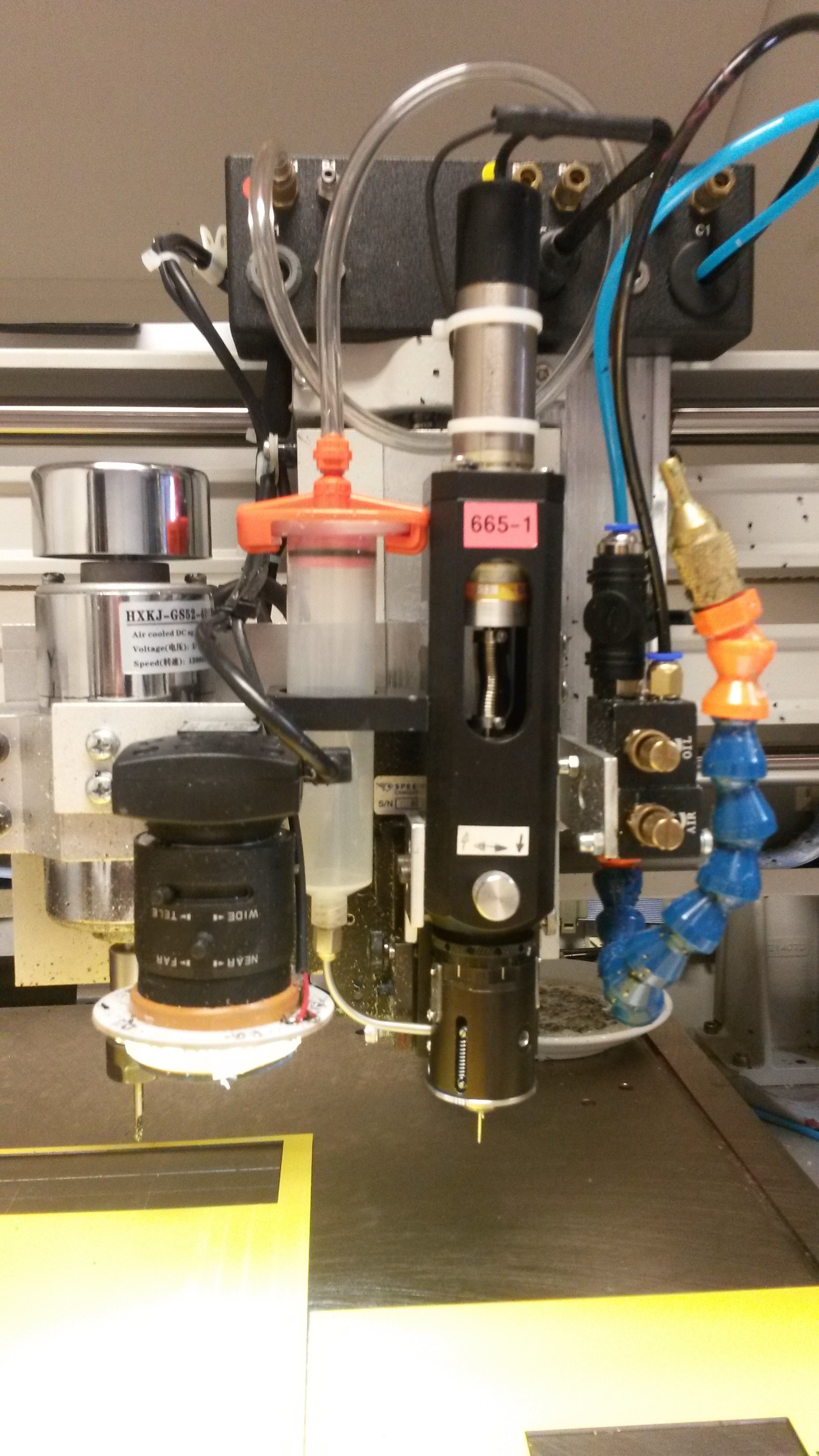

Meistens nutzen wir die Kunststoffbearbeitung (Gehäuse, Bauteile und Gravurarbeiten), sowie den Dispenser. Auf den Bildern sind beide Werkzeuge montiert. Für den 3D Druck wird die Dispensereinheit demontiert und der 3D-Druckkopf eingeschoben und mit 2 Schrauben fixiert.

Was hier etwas nachteilig ist, die Maschine hat nur eine sehr kurze Z-Achse, deswegen bin ich am überlegen für den 3D Druck eine andere CNC-Maschine mit einer größeren Z-Achse zu bauen.

Hier ein paar Bilder.

Gruß
Thorsten

Hallo Harry,

ist eine China Fräse aus EBAY , mit Regler PWM und 0..10V. War recht günstig macht aber nur 12500 RPMs

Und genau weil die Maschine So schwer ist, kann ich die Servos EXTREM schnell beschleunigen und abbremsen, ohne das irgendwas ruckelt Diese Geschwindiglkeit brauche ich auch beim DISPENSEN.

Hier mal ein LINK von einen 3D Druck mit einer einfachen Maschine mit dem EDINGCNC, diese ist halt sehr langsam. 3D Druck mit ENDING CNC
oder Schraube und Mutter
Gruß
Thorsten

Klar brauchst Du beim drucken nicht viel Stabilität, aber es schadet dem Druck auch nicht, im Gegenteil die Maschine ist genauer und schneller von Punkt A an nach B unterwegs, weil die Achsen das abkönnen. Und klar brauchst Du größere Regler und Servos, keine Frage

Meine Maschine arbeitet aber auch mit Riemen, sind halt etwas Stärker und Größer Spindelantriebe sind zu langsam für die X und Y Acnse für das Dispensen die Z-Achse arbeitet aber auch mit Spindel und Servo.

Unsere SMD-Bestückungsmaschine benutzt auch nur Riemenantriebe, wegen der Geschwindigkeit. und diese hat am Kopf deutlich mehr Masse als meine CNC/Dispensereinheit und dieses Ding arbeitet auch nur mit Servos und wenn die arbeitet möchte ich nicht meine Hand da reinhalten Das Ding braucht gerade mal 1 Sekunde von rechts nach links mit beschleunigen und abbremsen 1,5m

Gruß
Thorsten
