Re: LM73 - macht mich irre

· Posted: 14.12.2016 - 08:56 · #9

Quote by Harry

Nagut

..... jetzt funktioniert es und ich hab das nächste Problem: irgendwas auf der Platine sorgt für eine Erwärmung des Sensors. Nur ist da außer dem uC eigentlich nicht viel drauf .... ich will ja nur die Raumtemperatur messen.

Hallo Harry,

aus dem Grund baue ich bei Temp-Sensoren immer eine Fräsung ein, Kupfer ist nunmal ein sehr guter Leiter (auch für Temp.) Vielleicht auf Abstand setzen mit 2,54 Jumperleisten, wenn eine Fräsung nicht möglich ist. Oder der Sensor hat zu viel Eigenwärme die er selbst produziert.

Gruß
Thorsten

Attachments

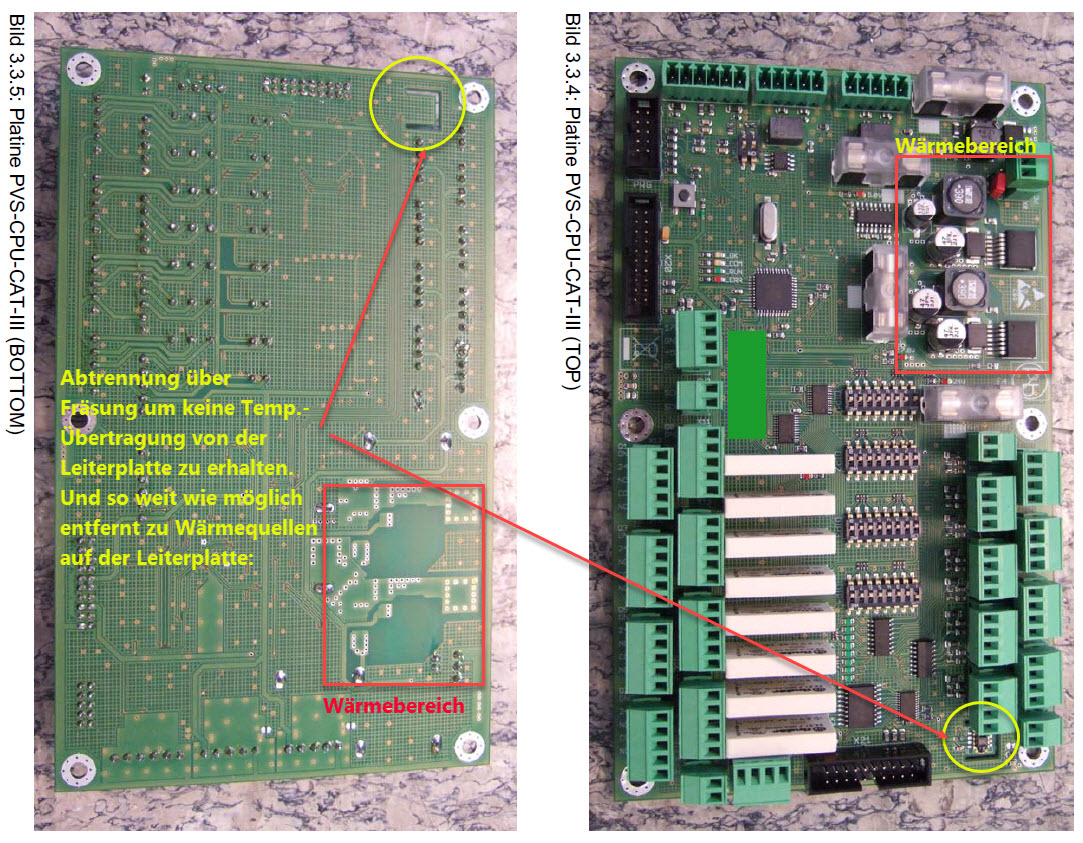

Filename:	TempSensor.jpg
Filesize:	354.19 KB
Title:	Layout Möglichkeit Temp.-Sensor
Information:	Layout Möglichkeit Temp.-Sensor
Download counter:	161

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2133
Registered: 03 / 2003

Subject:

Re: LM73 - macht mich irre

· Posted: 14.12.2016 - 13:20 · #10

Hallo Thorsten,

das ist ja interessant und ein gute Idee. Dummerweise gibt's die Platinen schon, aber ich werde wohl einen super kleinen Kühler (S08) auf den Sensor kleben. Das hab ich schon mal gemacht. Die Idee dahinter ist, daß sich der Sensor eher der Umgebungstemperatur anpaßt.

Gruss
Harry

Administrator

Gender:
Location: Germany
Age: 24
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002

Subject:

Re: LM73 - macht mich irre

· Posted: 14.12.2016 - 14:08 · #11

Hallo Harry,

ja, die erstere Konfiguration mit 2 bytes einlesen ist illegal. Es kann immer
nur eine Variable, egal welchen Typs, eingelesen werden.

Diese LMs erwärmen sich von selbst durch heftiges auslesen. Jedes Lesen
bedeutet ja, dass der LM seine Pullups bearbeiten muss. Nicht gut.
Deshalb nur lesen wenns notwendig ist!

Man kann sehr schön beobachten dass die gemessene Temperatur ansteigt,
wenn der LM ohne Pause gepollt wird.

rolf

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2133
Registered: 03 / 2003

Subject:

Re: LM73 - macht mich irre

· Posted: 14.12.2016 - 18:03 · #12

Hallo Rolf,

ich denke, daß 1 Messung pro Sekunde nicht "heftig" ist - oder?

Gruss
Harry

Administrator

Gender:
Location: Germany
Age: 24
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002

Subject:

Re: LM73 - macht mich irre

· Posted: 14.12.2016 - 18:33 · #13

Hallo Harry,

ausprobieren....

rolf

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2133
Registered: 03 / 2003

Subject:

Re: LM73 - macht mich irre

· Posted: 14.12.2016 - 19:42 · #14

Hi Rolf,

also 2sek laß ich noch durch, aber noch länger geht nicht. Hab meine PullUps auch schon relativ hoch (für meine Verhältnisse) gewählt: 10KOhm.

Gruss
Harry

Harald_K

Subject:

Re: LM73 - macht mich irre

· Posted: 14.12.2016 - 22:35 · #15

einfacher Gegentest: alle 2 Minuten pollen und gucken ob er genauso warm läuft ....

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2133
Registered: 03 / 2003

Subject:

Re: LM73 - macht mich irre

· Posted: 15.12.2016 - 15:19 · #16

Die Wärme kommt anscheined vom Display bzw. dessen Vorwiderständen und der Ansteuerung (5x7-LED-Matrix). Ich muss da aber noch ein paar Tests machen. Wenn die Platine plan auf einer 2mm Aluplatte liegt (meiner Lötunterlage 800x400mm) stimmt die Temperatur. Die Platine leitet also die Wärme nach hinten ab. Wie lange das gut geht hab ich aber noch nicht getestet.

Gruss
Harry
