Programm startet beim Anlegen an Spg nicht immer

Recht herzlichen Dank an eure rege Anteilnahme an meiner Herausforderung!

Danke für den Tipp bezüglich Leiterbahnen - werde neben 70um Leiterbahnen die Leitungen mit CU Draht(auflöten) verstärken
Eure Vermutung mit dem Spg. Einbruch wg. dem 4700uF Elko // zum LIPO scheint eines der Probleme gewesen zu sein - nun entfernt!
Der DC-Motor stört wie die Sau - zur Freilaufdiode kommt noch // ein 100n + 100n M- zur Masse. - x sehen. Danke!
Der Wachhund wurde eingeschläfert! - hatte (bei mir) keinen Einfluss.
Mit BODLVL muss ich mich beim 328 noch schlau machen
Die Schaltung an sich ist recht komplex - dank I2C kann ich mir einen Prozessor mit 1000 Beinen ersparen der Ausserdem nur einen Bruchteil
meiner Anforderungen abdecken kann.

Alle veränderlichen Parameter(120!) werden ins EEprom gelegt, dadurch spare ich mir eine Neu Prog.! hat sich bestens bewährt!

PCA : byte = $41; // 16 x PWM 12bit(0-4095) Freq. 25Hz ....15800Hz 2€
HDC1080 : byte = $40; // TWI(I2C) Temp. & rF 3€
DS3231 : byte = $68; // HW-Clock (super genau) 1€
BH1750 : byte = $23; // Helligkeits Sensor (LUX) 1€

Radar [@PinD, 5] : bit; // Radar Sensor Anlagenschutz (D05) 1€ (suuuper!! geht durch 30cm Wände)
Busy_F[@PinB, 3] : bit; // Busy Flag = 1 (Sound EIN/AUS) (D11)
IR_LED[@PortD,6] : bit; // IR LED(für RS232 out) (D06)
Mute [@PortB,2] : bit; // LS Mute Pin (D10) 2€ DFPayer(32GB >1000 Adressen)
SW_BD [@PortB,1] : bit; // Switch RS232 (TX/RX) (D09) 2€ bilateraler Switch 2. RS232 für 2 x BLE Bluetooth
LED [@PortB,0] : bit; // LEDrt on Board (D08)
16 fach NMOS Treiber Array 30V/5,6A (Eigenentw.)

Ein Projekt für kleine und Grosse KInder! (Freibäder - Party's) 1 Million Soup Bubbles and more (8 Seifenblasen Kanonen, damit kann ich ein ganzes Stadion mit Seifenblasen füllen!) Start Frühjahr 2021 falls sich die Corona verzogen hat!


Einen schönen Sonntag
Toni

Hallo Toni,

freut uns

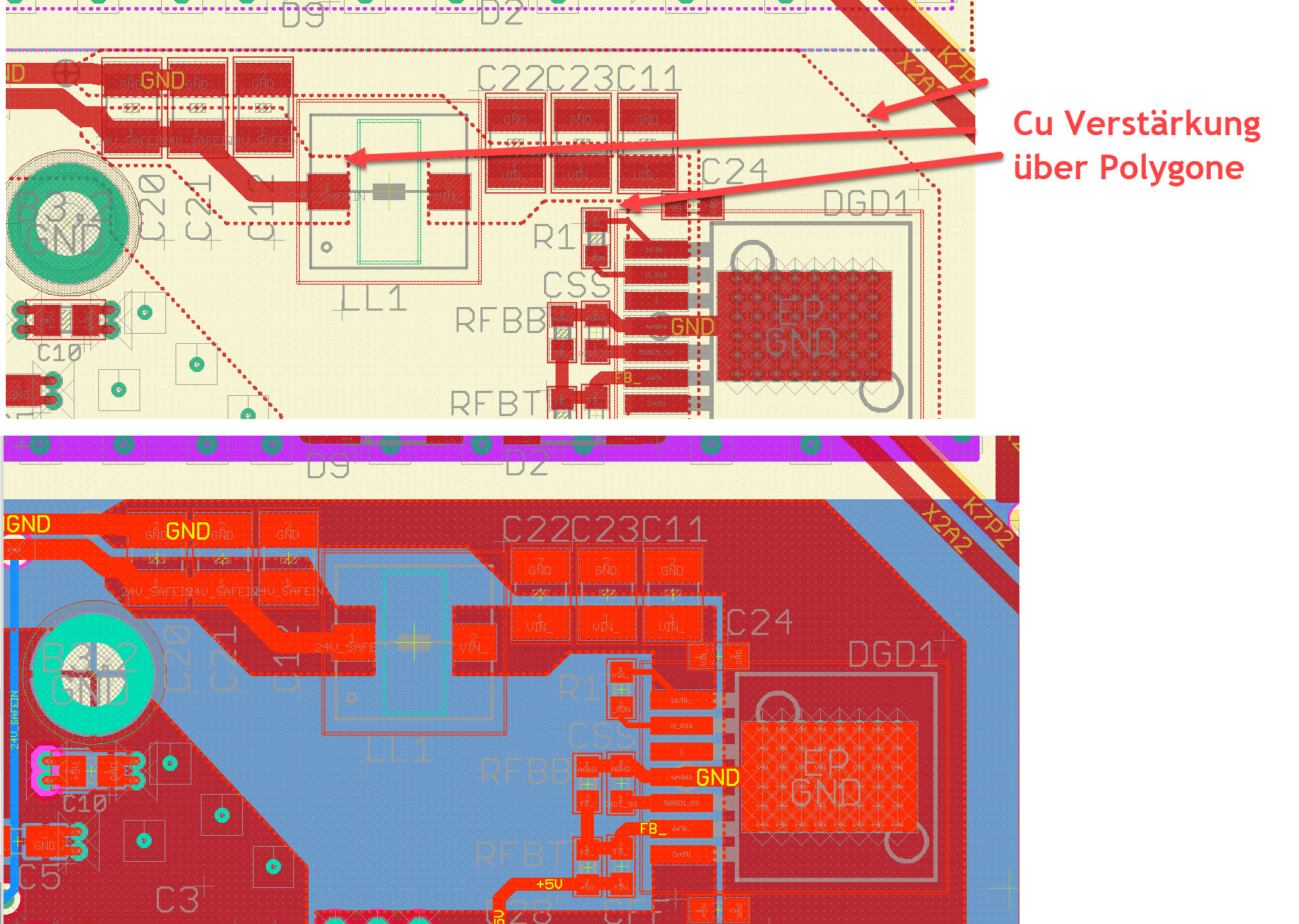

Wir haben bei einigen Anwendungen Leiterplatten mit 105µm bei einigen Herstellern geht auch 210µm, das sollte meistens ausreichen. Oder lieber mit der Leiterbahnbreite etwas spielen, dazu evtl. Polygone in Eagle nutzen (siehe Bild).

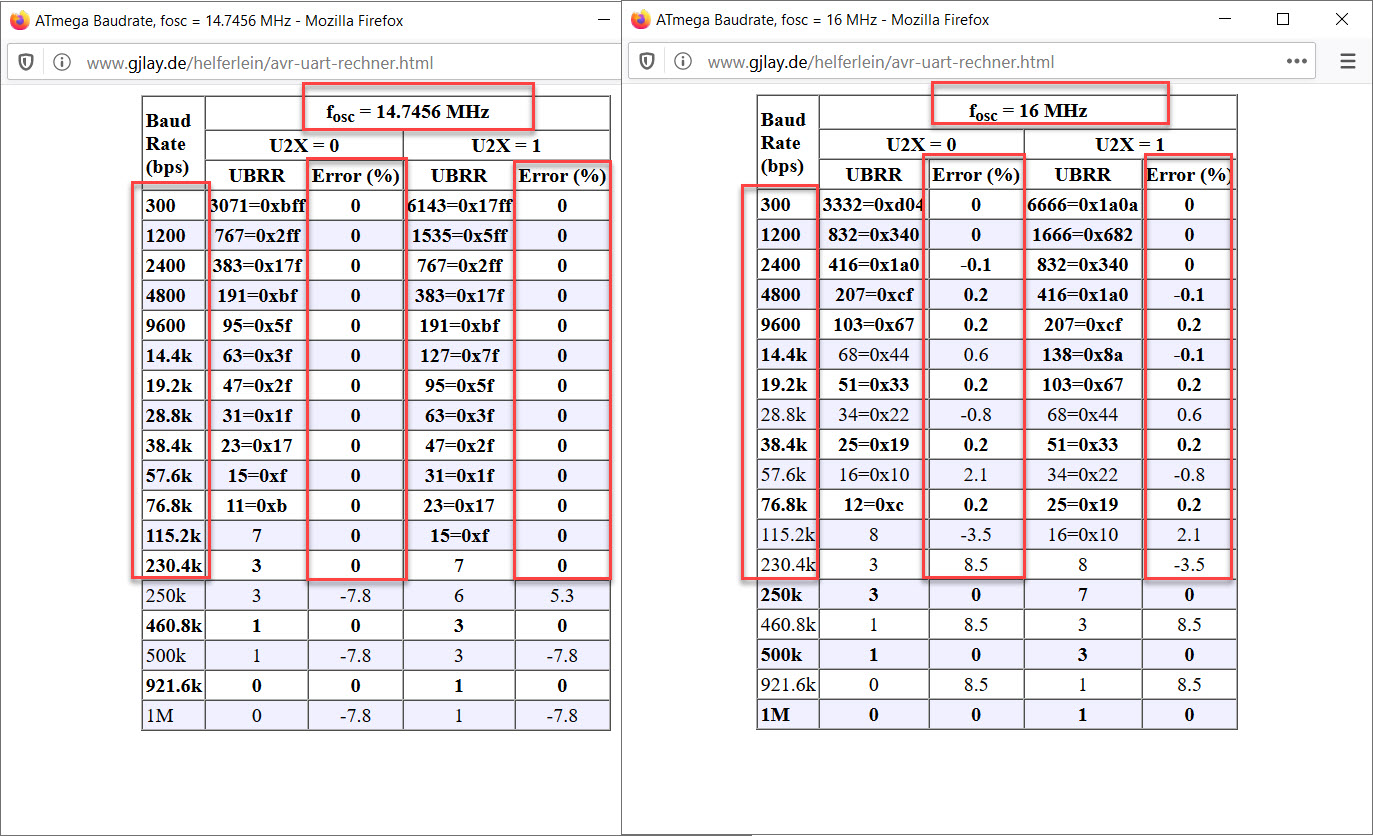

Wegen Deiner RS232 Schnittstelle; Stack/Frame und Buffer zum test erhöhen. Es sieht danach aus, als ob es hier einen Überlauf oder ein Timingproblem gibt. Welche Baudrate und welche CPU Frequenz fährst Du, ich meine 16 MHz hatte ich gesehen? Bei 16 MHz bekommst Du einige Fehler bei der RS232 Nutzung. Bei dem Atmega musst Du aufpassen, hier musst Du oft schiefe Quarze nutzen um eine optimale RS232 Baudrate zu fahren. Ich nutze bei meinen alten Atmega-Geräten 14,7456 Mhz. Da gibt es einige Baudratenrechner im Internet siehe Bilder und Link

Thorsten

@Nachtrag:
Wenn es immer in diesen Breich kommt "Anl. START : 12:44 1-11-2020 " sprich, bein anlaufen vom Motor, würde ich sogar auf EMV-Probleme tippen

Hallo Power User,

die Herausforderung mit dem bockigen Prozessor Anlauf hat sich entschärft, ist aber nicht gelöst! (kann damit aber leben, auch dass manchmal immer noch die vielen @@@@@ kommen - versuchte TX Buffer von 8 auf 16 Byte aufzubohren + FlushBuffer(TxBuffer); - kein Erfolg.

Nun habe ich eine neue Herausforderung(je näher die Auslieferung auf mich zukommt) - siehe Anhang

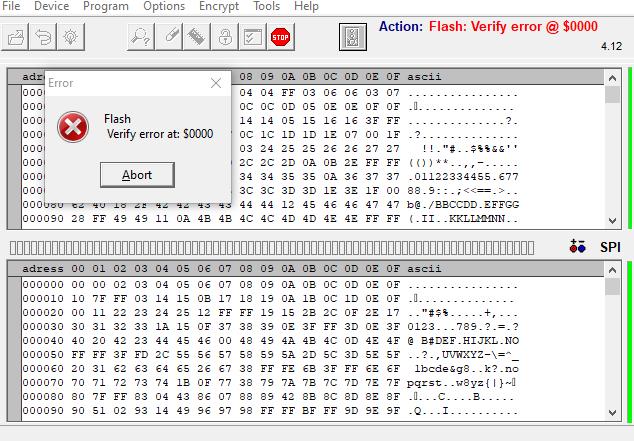

Der Platine(328p lässt sich zwar auslesen aber nicht mehr mit ELAB-Progr. programmieren-nur das EEprom!) muss ich das Nano Board entsorgen?

Gruss
Toni

Hi,
verify error @0000 heisst meist zu hoher Programmiertakt
setz mal SPIclk = 500000
Gunter
