ADC Treiber mit ATXMega 384C3

Hallo rolf,
Hallo Torsten,

worin liegt eigentlich hierbei der Sinn, wenn ich im "single-ended", zusätzlich das MUXPOS auf den ADCx angeben muß. Das ist mir nicht so ganz klar. Ich habe im Datenblatt zwar was gelesen, dass dies etwas mit dem EVENT-System vom XMEGA zu tun hat.

Wenn ich doch eigentlich den ADC1 einstelle und diesen zum messen starte, muß ich dann wirklich zusätzlich den MAXPOS auf ADC1 (0001) einstellen? Und wenn ja warum?

Auch wenn ich das MUXPOS anpasse:


Macht es keinen Unterschied.

@Thorsten; Bei Dir laufen jetzt die ADC mit Messungen an den Externen Ports?

Thorsten

Hallo Thorsten,
ich nutze vom PortA Pin 0,1,2 , wenn ich den ADC Treiber so konfiguriere bekomme ich nur vom A.0 ein Ergebnis der Rest ist null.
Was ist eigentlich der Unterschied zwischen der Konfiguration des Treibers ADCAchans[0..2] und [0..7]?

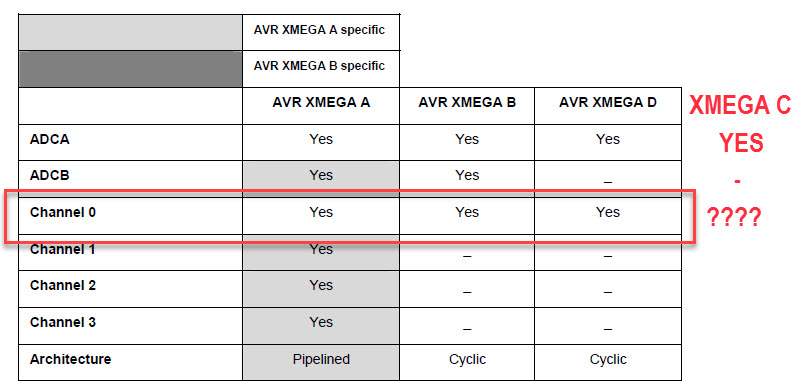

Ich habe mich heute mal versucht durch die Datenblätter und Applikationen zu arbeiten, so richtig habe ich auch nichts gefunden. Mir ist nur aufgefallen, dass es bei den ADCs der A Serie und der C Serie der XMegas Unterschiede gibt, was hier wohl keine Neuigkeit ist.
Mir fehlt leider in der Woche etwas Zeit um weiter nach einer Lösung zu suchen. Ich bin noch mit dem Aufbau der Hardware beschäftigt.

Torsten

Hallo rolf,

ich arbeite mich weiter vor. Mir fehlt aber etwas die Zeit.

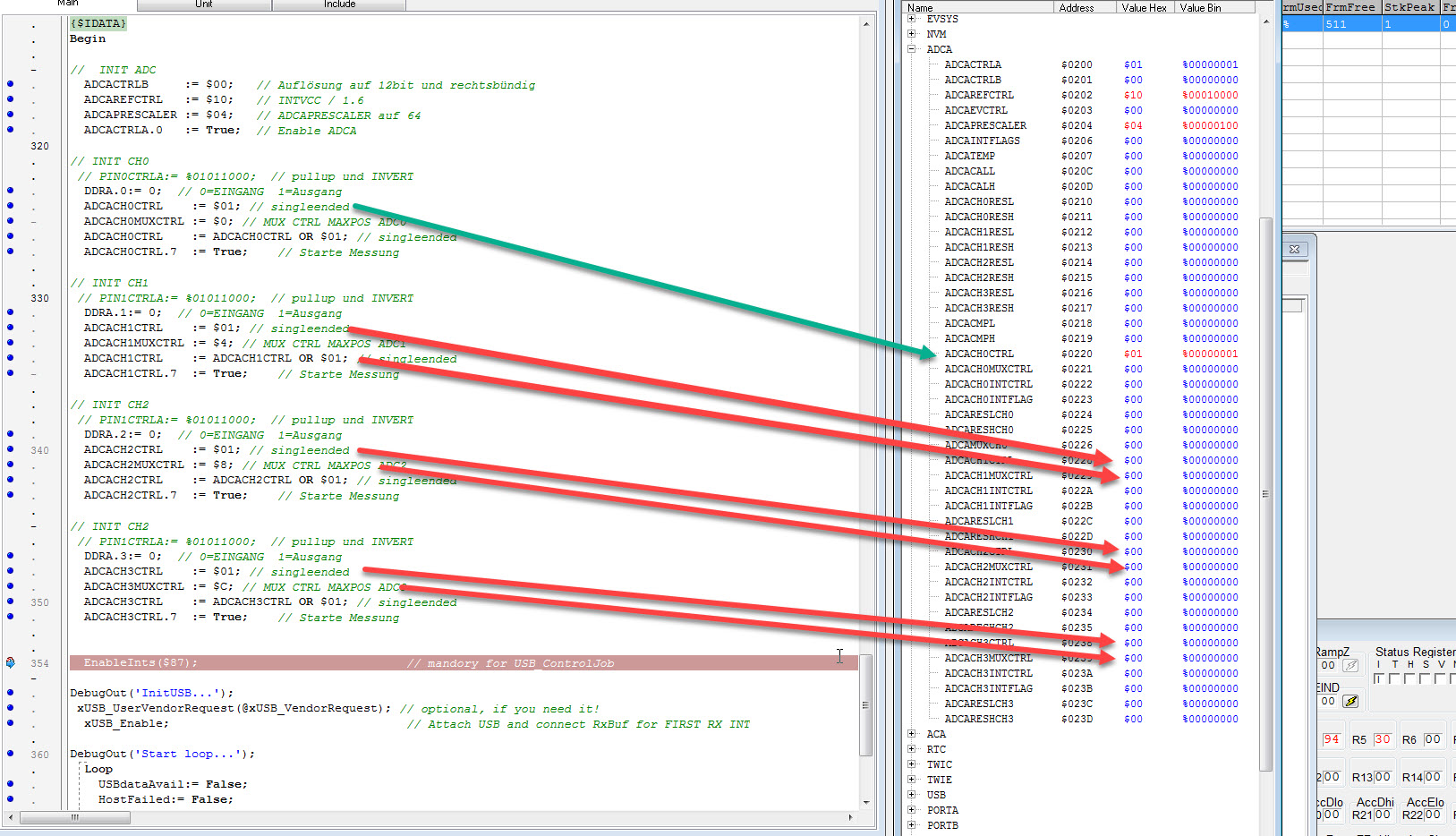

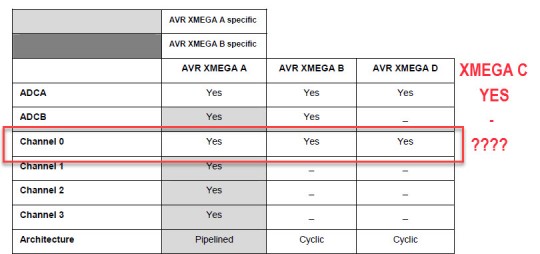

Ich denke folgendes, ich kann die Register für die Chan1 bis Chan3 nicht beschreiben, da der C wahrscheinlich nur den Chan0 hat.

Also muß man wahrscheinlich über die "ADCACH0MUXCTRL" die Pins umschalten und für die einzelnen Pins messen und dann weiterschalten. Leider bekomme ich es nicht sauber ans laufen, aber es sieht besser aus. Irgendwo im Internet habe ich gelesen das man nach dem umschalten wohl einige Messungen verwerfen muss, da nach dem umschalten der ADC einen Moment braucht.

Ich will eine positive Spannung Messen, im "singleended" Mode gegen die interne INTVCC/1.6.
Kannst Du mir erklären, wie ich dann das Register ADCACH0MUXCTRL setzen muß? Dies ist mir trotz den Datenblättern nicht so klar.

Muss ich bei den Ports noch was anderes beim INIT anpassen als das für eine ADC Messung?


Thorsten

Hallo Torsten,

leider macht das keinen Unterschied, ob mit oder ohne Flush. Die C-Serie muss irgendeine Eigenheit haben, über die ich aber keine Doku finde. Ich befürchte langsam, dass bei diesem CHIP in einen anderen Modi gelesen werden muß.

Thorsten
