LM73 - macht mich irre

  • 1
  • 2
  • 3
  • 4
  • Seite 4 von 4
rh
Administrator
Avatar
Geschlecht:
Herkunft: Germany
Alter: 26
Homepage: e-lab.de
Beiträge: 5558
Dabei seit: 03 / 2002
Betreff:

Re: LM73 - macht mich irre

 ·  Gepostet: 22.12.2016 - 15:00 Uhr  ·  #25
Hallo Harry,

hast Du eine funktionierende Schaltung für PT1000 ??
Ich bräuchte eine 5V OPA Geschichte für 0..300gradC
Ausgang max. 2,5V für XMega ADC

Kann dazu im WEB leider nix passendes finden.
OPA TS914 PT1000 XMega256

rolf
Harald_K

Avatar

Betreff:

Re: LM73 - macht mich irre

 ·  Gepostet: 22.12.2016 - 15:38 Uhr  ·  #26
aus

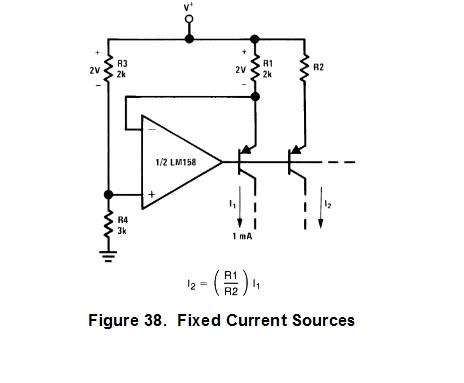

http://www.ti.com/lit/ds/symlink/lm158-n.pdf

die Konstantstromquelle.

in den masseseitigen Zweig den PT1000, das ganze dann auf nen zweiten LM358, der das Signal passend verstärkt - man muß nur noch den "Grundoffset" - sprich die den 1kOhm entsprechende Spannung am PT1000 - am verstärkenden Opamp abziehen und schon funzt das.

der LM358 geht an 5V Vcc so auf max. 3V am Ausgang, das sollte der xmega abkönnen.

beim PT1000 muß man natürlich die Leitungslänge kompensieren wenns supergenau sein soll.
Der an diesem Beitrag angefügte Anhang ist entweder nur im eingeloggten Zustand sichtbar oder die Berechtigung Deiner Benutzergruppe ist nicht ausreichend.
