Hallo Rolf,

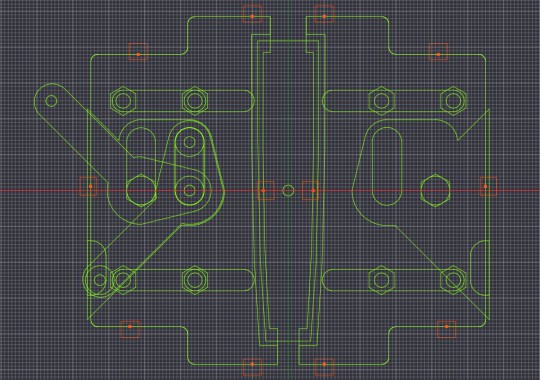

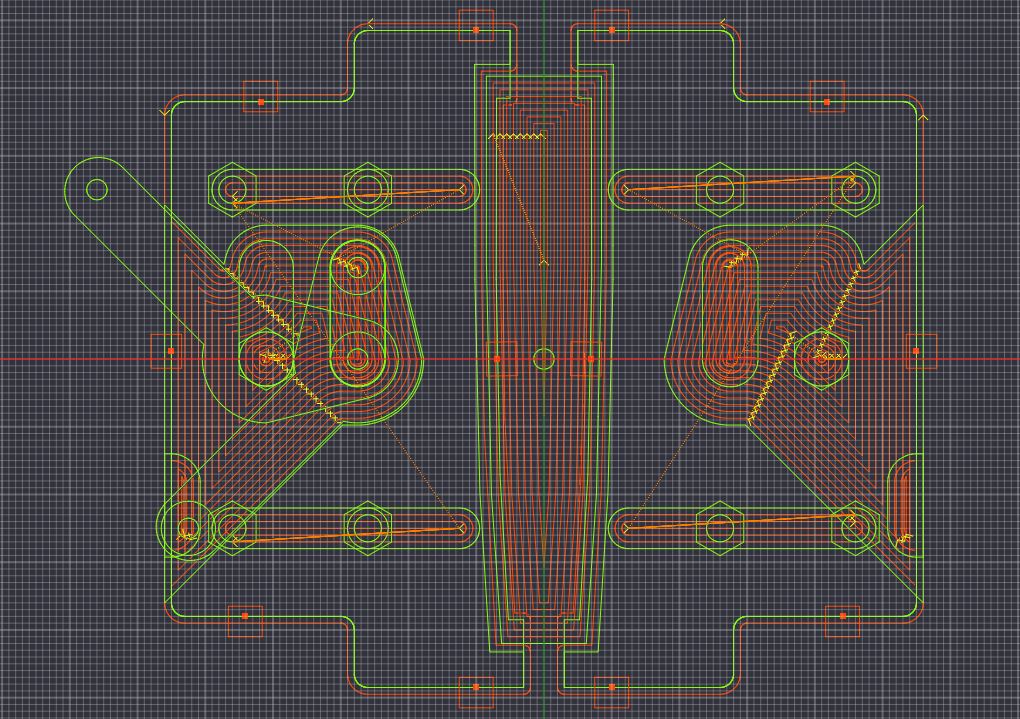

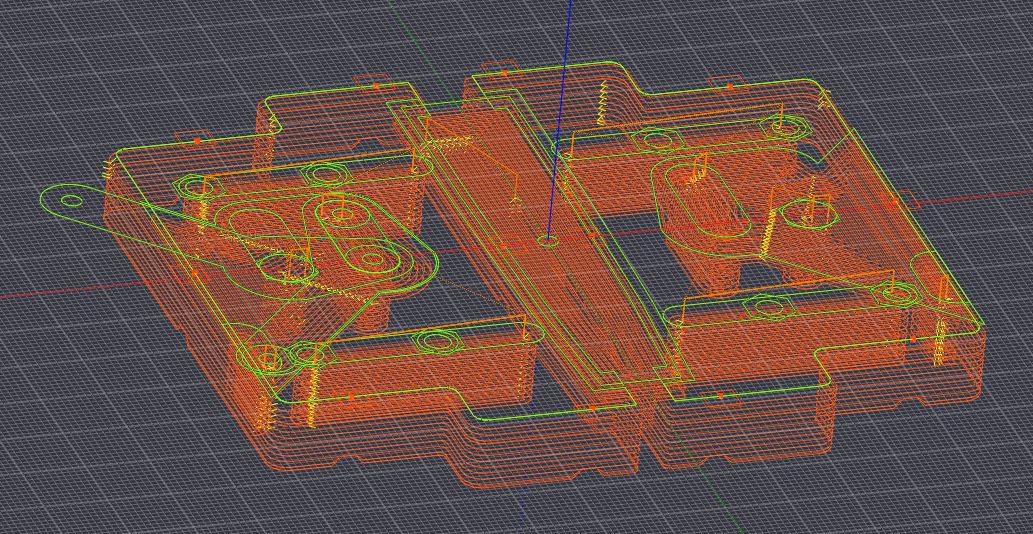

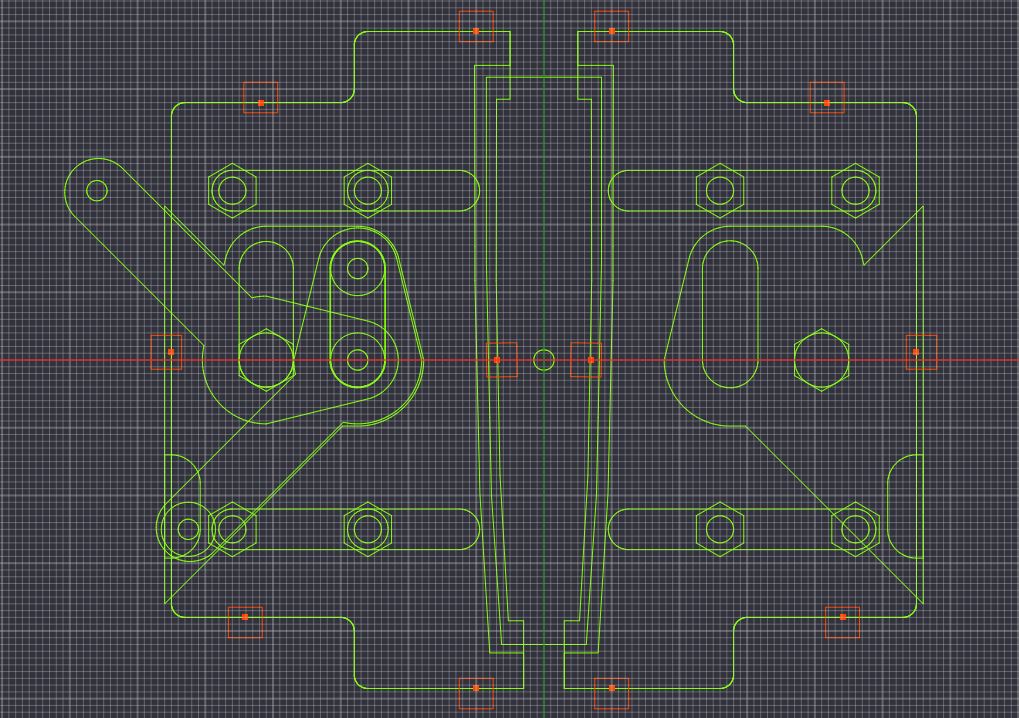

ich hab hier ein Programm, in welchem das Teil in 2D gezeichnet wird (Bild F1), danach werden die Tiefeninformationen (Kontur, Tasche, Gravieren, Bohren; innerhalb, außerhalb,....verwendeter Fräser) hinzugefügt, die Werkzeugwege erzeugt und GCode ausgegeben (Bild F2). Je nach Fräserdurchmesser werden die Fräswege korrigiert. Man kann sich das dann auch einigermaßen in 3D anschaun (Bild F3). Hier seht man recht gut unten am Teil die Haltestege, damit sich das Teil nicht selbständig macht und durch die Gegend fliegt, wenn das Material durch gefräst wird
. Man kann sich im Prog eine Werkzeugbibliothek anlegen mit den verfügbaren Werkzeugdurchmessern und (wenn das die Steuerung unterstützt) auch gleich mit den passenden Spindeldrehzahlen.
Das Teil solltest du ja kennen
Die Hebel sind nur wegen der Konstruktion eingezeichnet.
Gruss
Harry
PS: Natürlich ist DXF- und STL-Import möglich
