XMega128A4u Clock Problem

  • 1
  • 2
  • Page 2 of 2
golf
Benutzer
Avatar
Gender:
Location: Donauwörth
Age: 71
Posts: 256
Registered: 11 / 2009
Subject:

Re: XMega128A4u Clock Problem

 ·  Posted: 01.02.2014 - 10:20  ·  #9
Ich hab ältere Messungen gefunden. Da sieht die DFLL anders aus. Die Messungen wurden gemacht, um Auswirkungen der Abweichungen auf den RS232-Takt abzuschätzen.
Hier nochmal ein paar Sonagramme des Frequenzverlaufs über die Zeit.

golf
Attachments

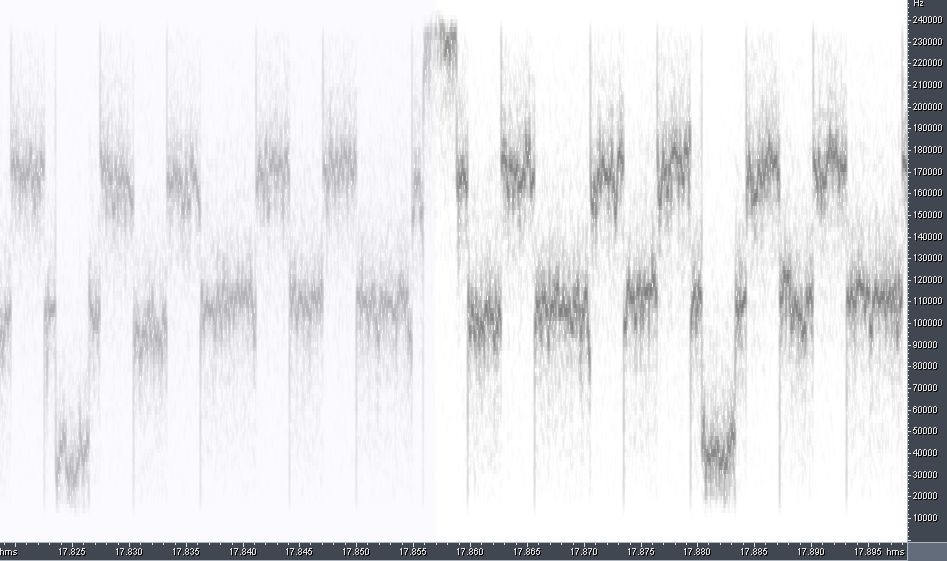

32,7Mhz 250kHz Sonagramm
Filename: ATXmega192A3 2Mx16  … eite.jpg
Filesize: 70.4 KB
Title: 32,7Mhz 250kHz Sonagramm
Download counter: 121

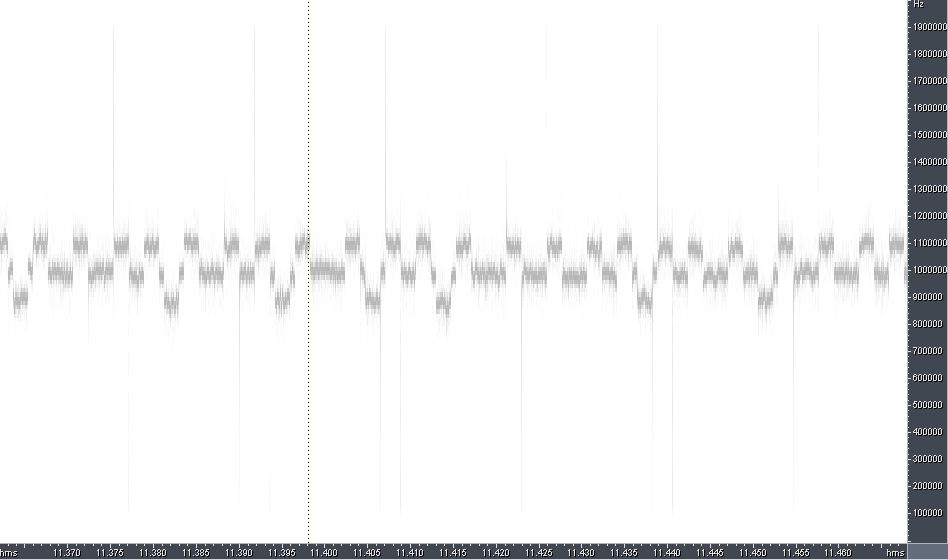

DFLL 31,9 Mhz
Filename: ATXmega192A3 mit DFL … eite.jpg
Filesize: 40.37 KB
Title: DFLL 31,9 Mhz
Download counter: 131

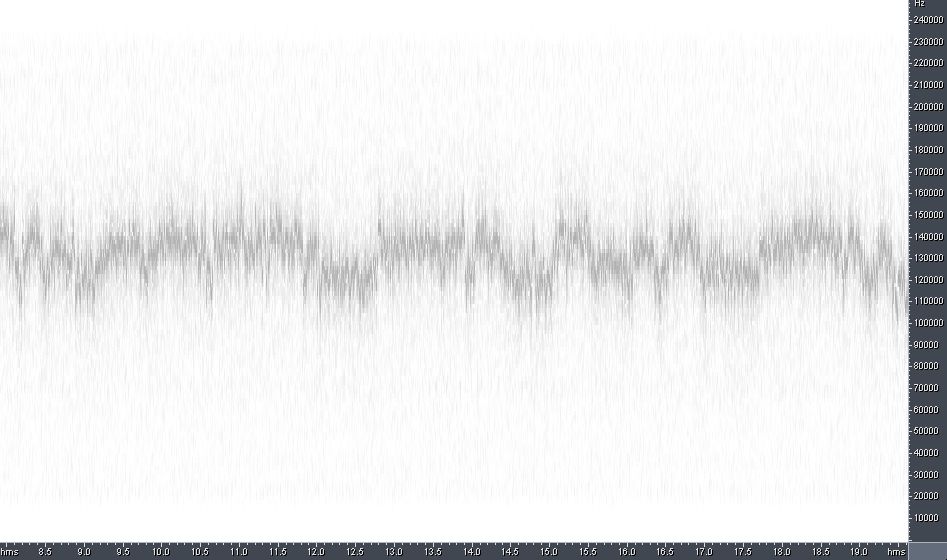

DFLL 31,9 MHz mehr gezoomt
Filename: ATXmega192A3 mit DFL … eite.jpg
Filesize: 67.65 KB
Title: DFLL 31,9 MHz mehr gezoomt
Download counter: 125

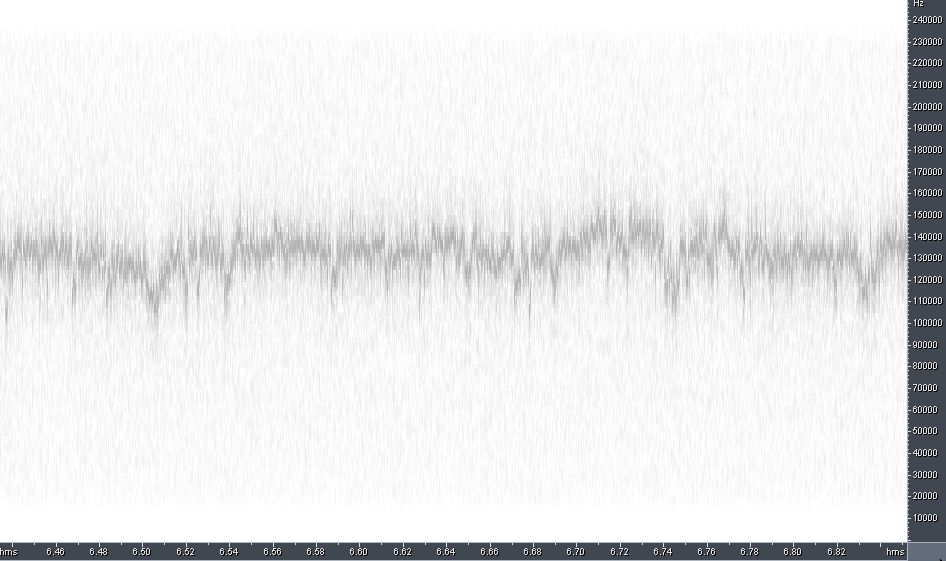

32,035 Mhz relativ genaues Exemplar
Filename: ATXmega192D3 32,035 Mhz.jpg
Filesize: 65.89 KB
Title: 32,035 Mhz relativ genaues Exemplar
Download counter: 119
IRON
Benutzer
Avatar
Gender:
Location: Steisslingen / Germany
Age: 65
Posts: 35
Registered: 07 / 2004
Subject:

Re: XMega128A4u Clock Problem

 ·  Posted: 01.02.2014 - 19:01  ·  #10
Hallo Golf,
danke für die ausführlichen Info's, bzgl. der Genauigkeit der Oscillatoren.

Bei mir besteht das Problem, dass der 2MHz OSC mit PLLMUL=16 nicht anschwingt.
Alle PLLMUL < 16 funktionieren.
Ich bleib dran und werde berichten, sobald ich den Fehler gefunden habe.

Grüsse Roland
IRON
Benutzer
Avatar
Gender:
Location: Steisslingen / Germany
Age: 65
Posts: 35
Registered: 07 / 2004
Subject:

Re: XMega128A4u Clock Problem

 ·  Posted: 02.02.2014 - 14:17  ·  #11
Problem gelöst, allerdings habe ich keine Erklärung.

Wird das XMega Breakout Board vom ISP Programmer mit 3.3V versorgt, Programmersoftware zeigt
3.32V/4mA, schwingt der Xmega nicht an.
Wird die Versorgung auf 3.4V erhöht, Programmersoftware zeigt 3.4V/5mA, schwingt das Teil nach jedem Reset sofort an. :confused2:

Grüsse Roland
rh
Administrator
Avatar
Gender:
Location: Germany
Age: 24
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002
Subject:

Re: XMega128A4u Clock Problem

 ·  Posted: 02.02.2014 - 14:28  ·  #12
Hallo Roland,

das Brownout bei den XMegas ist sehr empfindlich.
Mal auf <3V setzen, sollte helfen.

rolf
IRON
Benutzer
Avatar
Gender:
Location: Steisslingen / Germany
Age: 65
Posts: 35
Registered: 07 / 2004
Subject:

Re: XMega128A4u Clock Problem

 ·  Posted: 02.02.2014 - 16:43  ·  #13
Hi Rolf :bussi:

Das ist des Rätsels Lösung !!!
Habe mit verschiedenen VCC's und Brownout Settings rumgespielt.
Hier liegt eindeutig der Wurm begraben. Da kommt doch kein normaler Mensch drauf.
Stunden über Stunden verheizt.

Frage:
nachdem ich jetzt den USBsmart am laufen habe, ist es möglich die Packetgrösse von 64Bytes auf 256Byte zu vergrössern?

Vielen Dank,
Roland
rh
Administrator
Avatar
Gender:
Location: Germany
Age: 24
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002
Subject:

Re: XMega128A4u Clock Problem

 ·  Posted: 02.02.2014 - 18:46  ·  #14
Hallo Roland,

USB, zumindet XMega, kann nur 64bytes am Stück. Man muss da einen Wrapper bauen
der mehrere Frames abholt und zusammensetzt. Ich habe da immer einen Steuer/Control
Frame vorneweg, der sagt was Sache ist, z.B. wieviel Daten jetzt kommen.

rolf
