XMega128A4u Clock Problem

Hallo E-Lab Gemeinde,
ich arbeite mich derzeit in die XMegas ein und bin auf ein seltsames Problem bzgl. der Clock Generierung gestossen.

Verwendet wird ein XMega128A4U
Der System Clock wird an PC.7 ausgeben und dessen Frequenz mit TEK Highspeed Oszi gemessen.
CLKEVOUT:= %00010001;

Im Main toggelt ein Port Pin und wird mit OSZI aufgezeichnet, sonst nix.

So nun zum Problem:
Sobald die eingestellte Frequenz 16MHz überschreitet, tut der MC nichts mehr.
Dies verhält sich bei allen Clock Sources gleich.

OSCtype = int2MHz,
PLLmul=8,
prescA=1, //divider for CLKPER4
prescB=1, //divider for CLKPER2
prescC=1; //divider for CLKPER and CPU

funktioniert einwandfrei, Frequenz an PC.7 - 16MHz, Pin toggelt

OSCtype = int2MHz,
PLLmul=16,
prescA=1, //divider for CLKPER4
prescB=1, //divider for CLKPER2
prescC=1; //divider for CLKPER and CPU

funktioniert nicht, Frequenz an PC.7 - 0 MHz, Pin toggelt nicht

OSCtype = int32MHz,
PLLmul=2,
prescA=1, //divider for CLKPER4
prescB=1, //divider for CLKPER2
prescC=1; //divider for CLKPER and CPU

funktioniert einwandfrei, Frequenz an PC.7 - 16MHz, Pin toggelt

OSCtype = int32MHz,
PLLmul=4,
prescA=1, //divider for CLKPER4
prescB=1, //divider for CLKPER2
prescC=1; //divider for CLKPER and CPU

funktioniert nicht, Frequenz an PC.7 - 0 MHz, Pin toggelt nicht

OSCtype = extXTAL=16000000,
PLLmul=1,
prescA=1, //divider for CLKPER4
prescB=1, //divider for CLKPER2
prescC=1; //divider for CLKPER and CPU

funktioniert einwandfrei, Frequenz an PC.7 - 16MHz, Pin toggelt

OSCtype = extXTAL=16000000,
PLLmul=2,
prescA=1, //divider for CLKPER4
prescB=1, //divider for CLKPER2
prescC=1; //divider for CLKPER and CPU

funktioniert nicht, Frequenz an PC.7 - 0 MHz, Pin toggelt nicht

Ich fummel jetzt schon Stunden lang herum und komme auf keinen grünen Zweig :aerger:
Viele Funktionen welche in meiner App benötigt werden habe ich getestet. Läuft alles solange der Clock <= 16MHZ ist. (i2C, SPI, PWM, Frequency Output, USART etc.)

Wer kann helfen ?

Besten Dank im Voraus,
Roland

Meine Einstellung bei XMEGA32A4

OSCtype = extXTAL=8000000, PLLmul=16, prescA=1, prescB=2, prescC=2, FailDet;


ergeben

clksys/pllout = 128Mhz
clkper4 = 128MHz (clksys/prescA)
clkper2 = 64MHz (clkper4/presB)
clkper = clkcpu = 32MHz (clkper2/presC)

Thomas.AC

Jetzt dreh ich total am Rad.

Ich habe zwei dieser Xmega128a4U in Betrieb:
http://www.mattairtech.com/index.php/featured/mt-db-x4.html

Mit Rolf's Clock config:
OSCtype=int2MHz,
PLLmul=16,
prescA=1, //divider for CLKPER4
prescB=1, //divider for CLKPER2
prescC=1; //divider for CLKPER and CPU

Den Clock geb ich per Eventsystem mit CLKEVOUT:= %00010001; an PC.7 aus.
PC.7 ist auf Output konfiguriert.

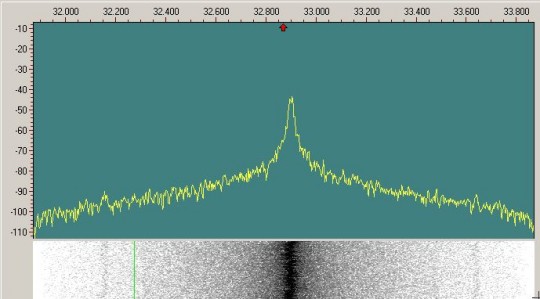

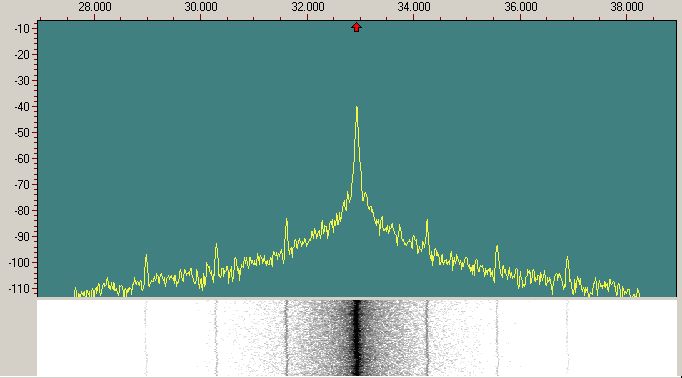

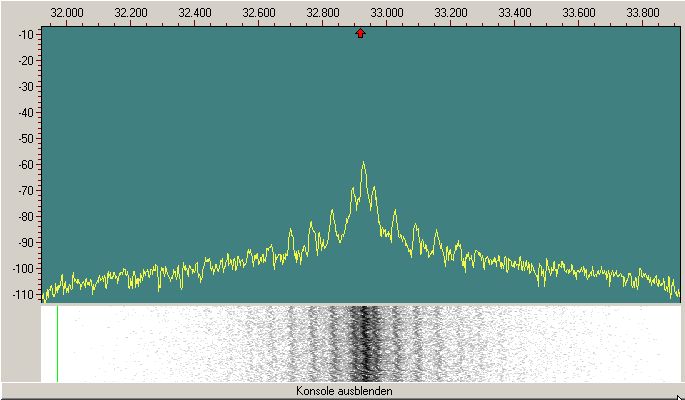

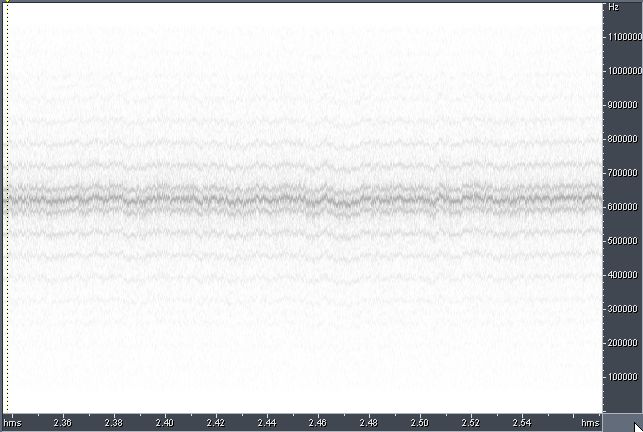

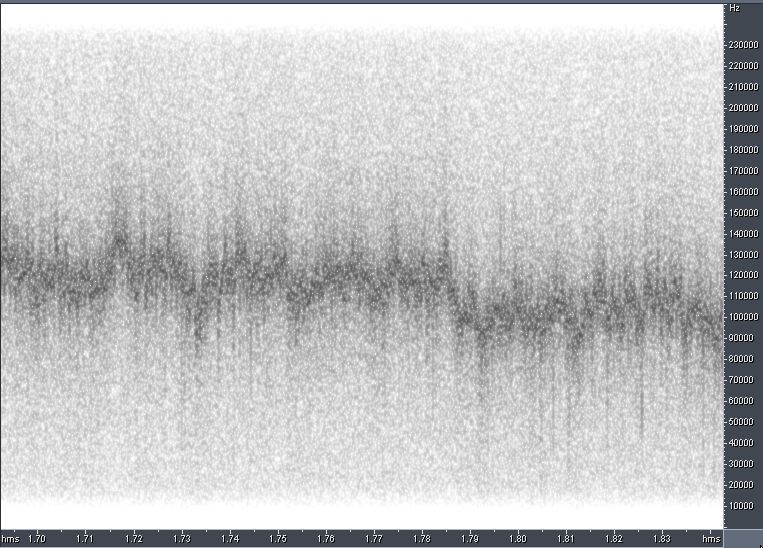

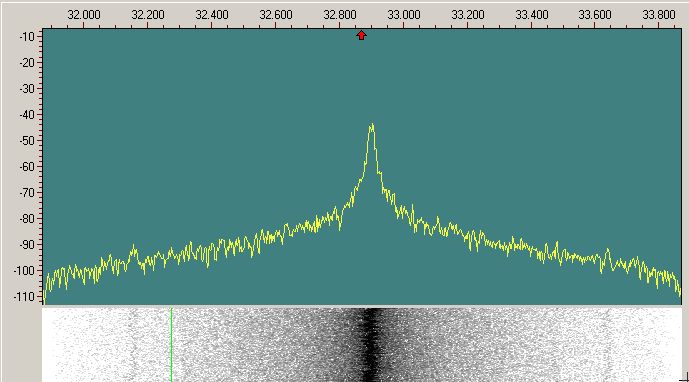

Nun schwingt das Teil an, aaaber nur wenn man den XMega mit Kältespray ansprüht, oder wenn ich mit dem Finger die Pinreihe 33-44 berühre !!
Der Xmega wird in Betrieb nicht warm und wird aus ICP-ISP Programm von E-Lab versorgt.
Programmer Software zeigt 3.33V / 3mA.


Wenn das so weiter geht, seh ich schwarz mit Xmega. :toimonster:

Danke für den Trost, Rolf.
Ich werde mich anch anderen EVA Boards bzgl. Xmega128A4U umsehen.

Grüsse Roland
