Ersatz für LTC1624 gesucht

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • Page 2 of 6
TheBeginner
Schreiberling
Avatar
Gender: n/a
Location: Wunsiedel Bayern
Age: 67
Posts: 770
Registered: 06 / 2013
Subject:

Re: Ersatz für LTC1624 gesucht

 ·
Posted: 02.04.2015 - 21:45  ·  #9
Ich habe doch nur UB+ 7 Volt gegen Masse :3some:



mfg
Harald_K

Avatar

Subject:

Re: Ersatz für LTC1624 gesucht

 ·
Posted: 02.04.2015 - 22:29  ·  #10
Hmmm - dann nimm nen NFET mit LogicLevel - der geht auch bei 7V schon auf.

obs da aber auch was in PMOS gibt weiß ich nicht.

und die IR-HiSide-Treiber funzen da auch nicht, die halten unterhalb 8V den FET zu.

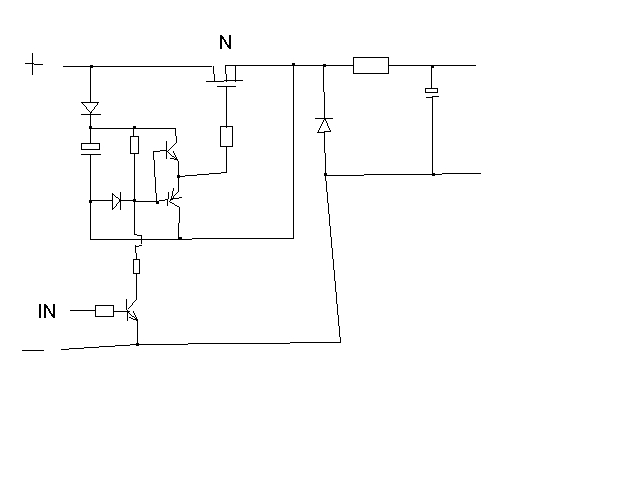

sowas könnte gehen:
Attachments
Ersatz für LTC1624 gesucht
Filename: FET.jpg
Filesize: 17.34 KB
Title:
Download counter: 175
TheBeginner
Schreiberling
Avatar
Gender: n/a
Location: Wunsiedel Bayern
Age: 67
Posts: 770
Registered: 06 / 2013
Subject:

Re: Ersatz für LTC1624 gesucht

 ·
Posted: 03.04.2015 - 06:20  ·  #11
Moin,
ich habe viele IRLZ44NS Logic-Level-Gate hier liegen, ist ja langes Wochenende und
an P-Mosfets komme ich eh bis nächste woche nicht ran. Also könnte ich deine schalrung mal testen.

BC847 BC857 sowie die freilauf Diode SS34 hätte ich da. Harald hast du noch ein paar werte für die Widerstande und Kondensator für mich ?


mfg Frank
Harry
Moderator
Avatar
Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2135
Registered: 03 / 2003
Subject:

Re: Ersatz für LTC1624 gesucht

 ·
Posted: 03.04.2015 - 09:01  ·  #12
Nochmal Moin Frank,

ich vermute mal: die 3 R links je 1K, Gate-R 47 Ohm, der R ganz rechts oben ist kein R sondern eine L und die Diode links davon eine Schottky.

Gruss
Harry
TheBeginner
Schreiberling
Avatar
Gender: n/a
Location: Wunsiedel Bayern
Age: 67
Posts: 770
Registered: 06 / 2013
Subject:

Re: Ersatz für LTC1624 gesucht

 ·
Posted: 03.04.2015 - 09:17  ·  #13
Moin Harry,
ich baue die schaltung gerade mit LTSpice auf, aber sie will noch nicht so wie ich es gerne hätte :-)


mfg Frank
Harald_K

Avatar

Subject:

Re: Ersatz für LTC1624 gesucht

 ·
Posted: 03.04.2015 - 10:51  ·  #14
jo, das zeugs ganz rechts ist der normale Aufbau des Speicherkreises eines StepDown-Reglers, die Spule hab ich net ausgemalt, sieht aus wie n Widerstand.

Da du ja bei dir die Diode durch nen FET ersetzen willst - den mußt du zuerst einschalten, dann lädt sich der Elko der Ansteuerung über die Diode auf deine 7V auf (abzüglich Diodenverlust).


Ansteuerung FET:
Die Transistoren so kleine BCs aus der 100mA-Klasse
Der Gatewiderstand so wie üblich ... Kompromiss aus EMV und Schaltzeiten
Der Elko muß so groß sein, daß er das Gate laden kann und den Eigenverbrauch der Transistoren liefert, hängt auch von der Schaltfrquenz ab
Die Ladediode zum Elko muß ne schnelle sein.
Die Diode von ElkoMinus zur Basis schützt die BE-Strecke vor negativen Spannungen wenn der FET ausschaltet.
Der Widerstand Elkoplus - Basis so 1kOhm ...
der Widerstand Basis-Ansteuertransistor .. optimieren auf Schaltzeit der Transistorstufe, hängt etwas von der Versorgungsspannung ab.

Das ganze ist recht clever gemacht:
Beim Einschalten nimmt der FET den Bezugspunkt seiner Ansteuerspannung (Elko-Minus) mit, dadurch liegt auch die Gatespannung (ElkoPlus) über der Versorgungsspannung und der FET geht auf.


leider ist die Ansteurung invertiert, d.h. IN-GND ist FET auf und IN-VCC ist FET-zu ... aber da kann man ja noch nen NPN zum invertieren spendieren,

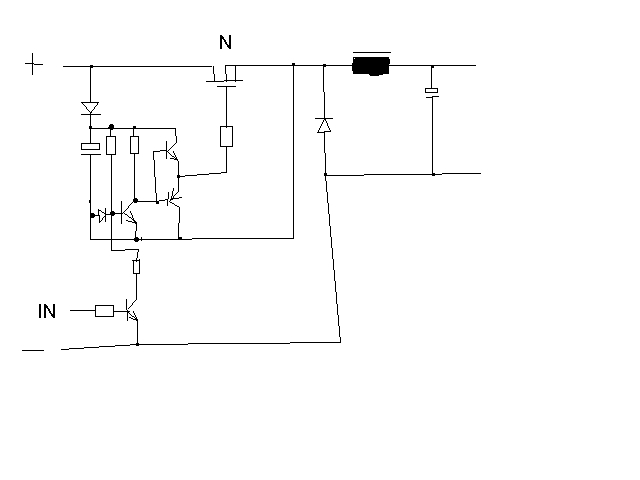

man bekommt auch etwas mehr Sicherheit wenn man das so abändert:

die gemeinsamen Bs wie jetzt auch über 1k an Elko+
die gemeinsamen Bs an nen C eines zusätzlichen NPN
den E des zusätzlichen NPN an Elko-
B des zusätzlichen NPNs über 10k an Elko+
B des zus. NPN über nen R an den C des Ansteuer-NPNs
Diode von B Zusatz-NPN an Elko- so wie jetzt auch (neg. Schutz)

dann ist der LeistungsFET beim Einschalten zu ...
Nachteil: zieht halt den 1k-Strom als Dauerverbrauch, evtl. den 1k auf Stromverbrauch / Schaltzeiten optimieren .. muß der Elko bissel größer werden

oder du nimmst nen PNP nach Elko+ und nen R nach Elko- an den gemeinsamen Bs, dann kannst du auch die 2te Diode sparen ...

so also (ohne PNP) :
Attachments
Ersatz für LTC1624 gesucht
Filename: FET2.jpg
Filesize: 19.23 KB
Title:
Download counter: 202
TheBeginner
Schreiberling
Avatar
Gender: n/a
Location: Wunsiedel Bayern
Age: 67
Posts: 770
Registered: 06 / 2013
Subject:

Re: Ersatz für LTC1624 gesucht

 ·
Posted: 03.04.2015 - 11:32  ·  #15
Moin,

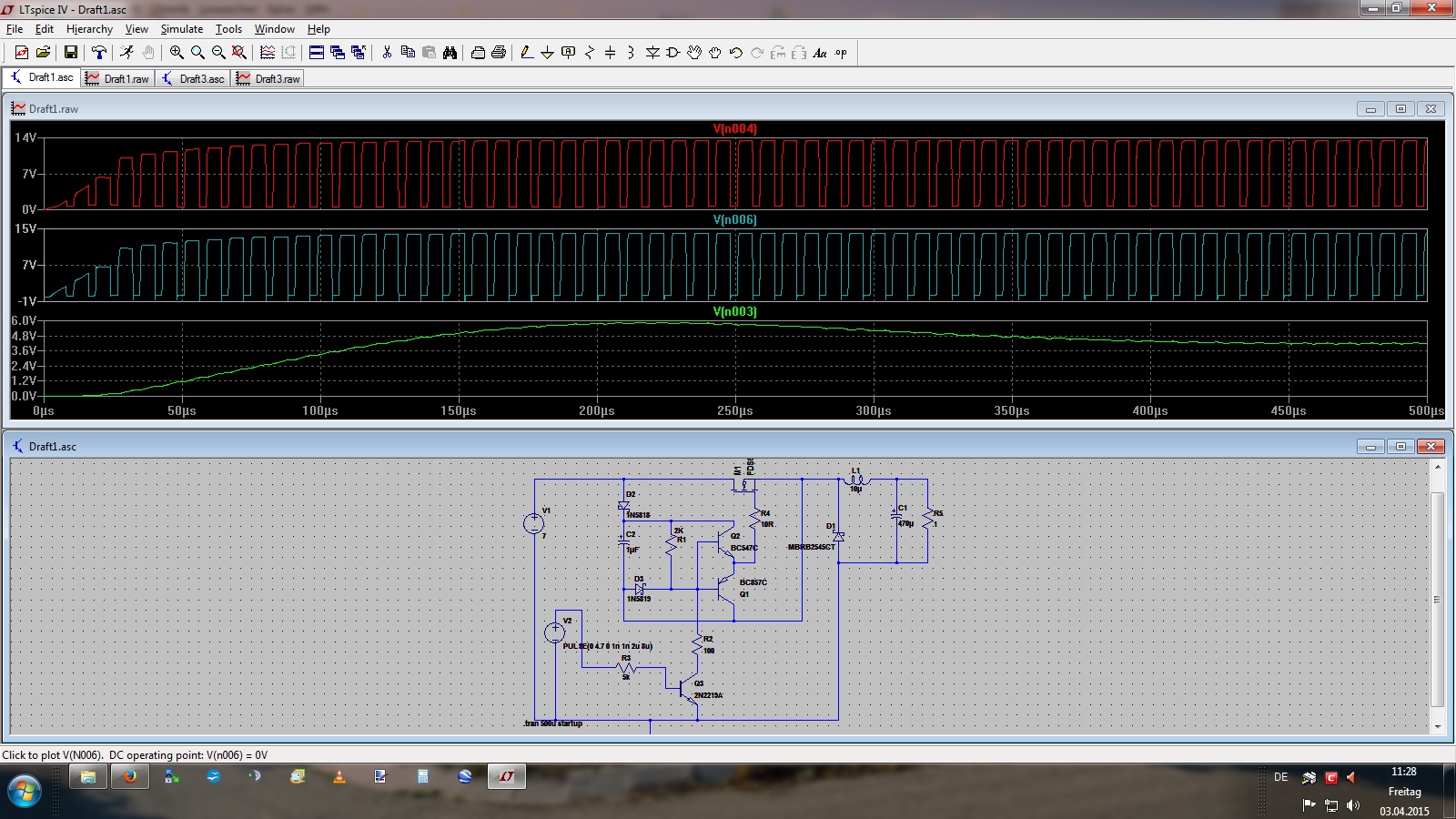

ich habe die Schaltung mal mit LTSpice aufgebaut, danach sieht es gar nicht so schlecht aus.
Ich hoffe ich kann hier das Bild hoch laden.


V(n004) ist Gate vom Mosfet
V(n006) ist Basis der zweit Trans.
V(n003) Ausgangsspannung
Attachments
StepDown
Filename: H1.jpg
Filesize: 477.27 KB
Title: StepDown
Download counter: 178
Harald_K

Avatar

Subject:

Re: Ersatz für LTC1624 gesucht

 ·
Posted: 03.04.2015 - 12:53  ·  #16
Die Amplituden im Ansteuerteil passen halt net ganz, da sie nicht massebezogen gemessen werden müssen.

so isses ohne Ansteuerung aus und einigermaßen stromsparend.
Attachments
Ersatz für LTC1624 gesucht
Filename: FET3.jpg
Filesize: 18.87 KB
Title:
Download counter: 168
