Zitat geschrieben von miparo
Hi pvs,

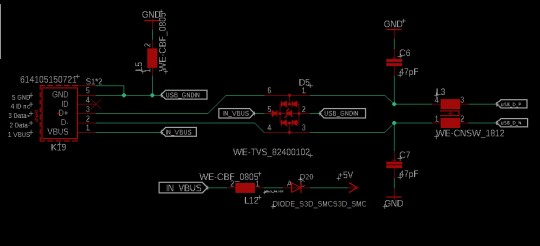

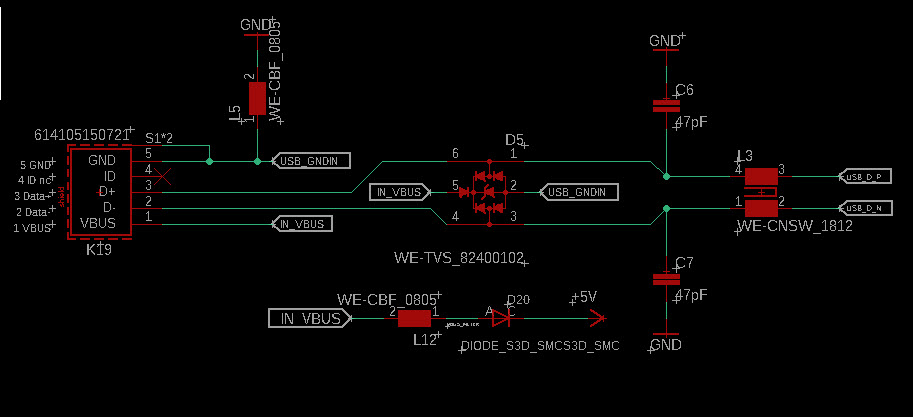

das mag ja für EMV getan haben aber der Schirm ist ja direkt an deiner Buchse mit GND vom USB verbunden.
Das ist so falsch gezeichnet in deinen Layout.
S*2 ist ja direkt verbunden mit Pin 5 der Buchse , das wird zwar gerne so gemacht aber widerspricht , der Funktion der Schirmleitung.
Wenn dann über L oder R/C an Masse .
Hallo miparo,
da muss ich Dir widersprechen. Es ist immer die Frage was Du für ein Konzept nutzt.
Hierbei gibt es KEIN richtig oder richtiger, Du musst das Schirmkonzept umsetzen so wie es der Anwendung für nötig ist.
Bei meinem Schirmkonzept, gehe ich von starken Störströmen auf dem Schirm aus, diese kommen zum großen Teil sogar von den meisten PCs. Diese möchte ich nicht ausbremsen, ich möchte diese so schnell wie möglich zum Verursacher (bei mir der PC) zurückgeleitet haben. Aber zu meiner Steuerung möchte ich diese Störungen nicht haben.
Wir haben mehrere Tests im EMV-Labor durchgeführt, die besten Ergebnisse, haben wir mit diesen Aufbau gehabt. So bleiben die Störströme von meiner Steuerung fern und werden sofort zum Verursacher zurückgeführt.
Thorsten
