Suche passenden SMD Optokoppler

· Posted: 27.06.2010 - 12:35 · #1

Hallo Leute,

ich bin auf der suche nach einen SMD Optokoppler AC, sollte am besten 8 oder 16 Eingänge haben umso kleiner umso besser, aber wichtig es muß SMD sein, der Aufbau sollte etwa so wie beim PC844 sein.

Kennt einer von euch ein passendes Bauteil?

Gruß
Thortsten

Attachments

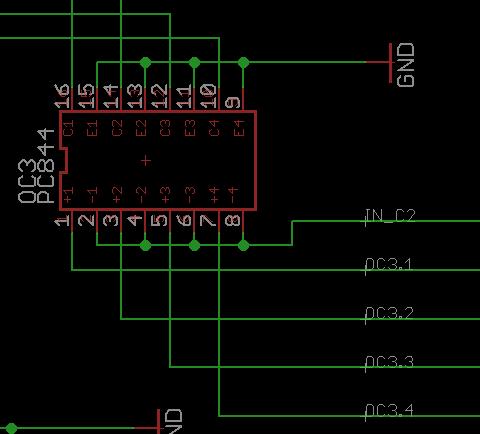

Filename:	PC844.JPG
Filesize:	22.54 KB
Title:	Muster PC844
Information:	Muster 844
Download counter:	294

Jest

Subject:

Re: Suche passenden SMD Optokoppler

· Posted: 27.06.2010 - 15:53 · #2

Hi Thortsten,

for such situation I use PS2811-4 form NEC. Usualy they have it at Farnel for about 1,33€.

Best regards,
Andrej

pvs-deck

PowerUser

Gender:
Age: 54
Posts: 1343
Registered: 02 / 2009

Subject:

Re: Suche passenden SMD Optokoppler

· Posted: 27.06.2010 - 19:06 · #3

Hello Andrej.

Quote by Jest

for such situation I use PS2811-4 form NEC. Usualy they have it at Farnel for about 1,33€.

From LITEON ist the LTV844S the same, but it is a little bit SMD

,
the Liteon LTV844S from Schukat 65,60Eur/100st.

Its not perfekt but ok, i search for an very small SMD, but i can't find any one for AC, for DC it gives many Products

@all; Aber es muss doch auch noch was wirklich kleines in SMD geben mit den passenden Aufbau für AC!?!?!

Gruß
Thorsten

pvs-deck

PowerUser

Gender:
Age: 54
Posts: 1343
Registered: 02 / 2009

Subject:

Re: Suche passenden SMD Optokoppler

· Posted: 27.06.2010 - 22:20 · #4

Hello Jest.

Quote by Jest

for such situation I use PS2811-4 form NEC. Usualy they have it at Farnel for about 1,33€.

I make an look in the Data-Sheet, the PS2811-4 is only vor DC not for AC

Thorsten

Administrator

Gender:
Location: Germany
Age: 25
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002

Subject:

Re: Suche passenden SMD Optokoppler

· Posted: 27.06.2010 - 22:42 · #5

Hello Thorsten,

which side must be AC capable? Primary or secondary?

rolf

pvs-deck

PowerUser

Gender:
Age: 54
Posts: 1343
Registered: 02 / 2009

Subject:

Re: Suche passenden SMD Optokoppler

· Posted: 27.06.2010 - 23:17 · #6

Hallo Rolf.

Quote by rh

which side must be AC capable? Primary or secondary?

Sorry, natürlich primär

Ich habe auch endlich was gefunden (uff) nach Stundenlangen suchen, die meisten waren erst im Dezember lieferbar, der AVAGO ACPL-244 hat genau das was ich suche und ist kurzfristig auch in größeren Mengen lieferbar und er ist wirklich SMD/klein SOIC16

Ich möchte meine Kunden selbst die Wahl lassen, ob sie auf die Eingänge Gleich- oder Wechselspannung bzw. GND oder 12-24V+ als Eingangssignal drauf legen, deshalb suche ich AC (Primär)

Gruß
Thorsten

Attachments

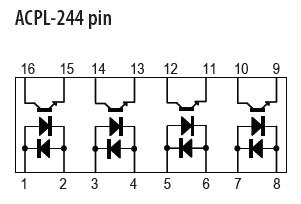

Filename:	ACPL-244.JPG
Filesize:	10.75 KB
Title:	Schaltbild ACPL-244
Information:	Schaltbild mit den Dioden in beiden Richtungen am Eingang
Download counter:	218

Jest

Subject:

Re: Suche passenden SMD Optokoppler

· Posted: 28.06.2010 - 07:27 · #7

Quote by pvs-deck

I make an look in the Data-Sheet, the PS2811-4 is only vor DC not for AC

Oooops, sorry.

Best regards,
Andrej
