Fehlverhalten TS2940 Regler 5V nach 3V3

Hallo Leute,
ich habe auf meinem BETA Board ein komisches verhalten.

Ich habe hier zum ersten mal den TS2940 als SOT-223 eingesetzt um von meiner Boardspannung 5v auf 3.3V zu gehen. Das sah im ersten Test auch wunderbar aus.

Nun habe ich meinen Netzwerkteil inbetriebgenommen (Wiznet3150A+ und 3fach Switch DM8203I)
dieser Teil wird vom 3v3 Versorgt braucht ca. 300mA.

Sollte laut Datenblatt aber kein Problem sein, da der TS2940 ja 1A liefern kann. Leider scheint es in der Praxis doch zu Problemen zu führen. Die (geregelte Spannung) 3v3 bricht auf 2,9 ein.

Ich glaube das war wohl eine Fehlentscheidung, hat Jemand von euch diesen Regler im Einsatz? Vieleicht mache ich ja was falsch. Ich denke den Output Kondensator könnte man naoch auf 22µF als LOWESR erhöhen, aber bringt das die Lösung?

Gruss
Thorsten

Hallo Rolf.


Verdammt darauf habe ich nicht so geachtet, lt. Datenblatt IL =500mA hat hier 300-500 mV, das würde sogar passen Bei meinen kleineren Lösungen war das nie das Problem, da die 3V3 Schaltungen nie so viel Strom gebraucht haben.

Eigentlich wollte ich es mir einfach machen, die komplette Filterung, Glättung usw. habe ich ja schon von 12-30V DC auf 5V gemacht, jetzt wollte ich einfach die saubere 5V Spannung nur noch auf 3,3V bringen. Ein kompletter Schaltregler 12-30V DC auf 3v3 wollte ich mir eigentlich ersparen.

Vieleicht muss ich mir da einen normalen Linearregler nehmen, die Verlustleistung würde sich ja bei den kleinen Spannungsfall in Grenzen halten.

Gruß
Thorsten

hallo thorsten, ich benutze den regler zwar nicht, aber der sollte eingentlich schon funktionieren. evtl schwingt da was. am besten mit dem oszi mal messen und bei bedarf evtl die elkos tauschen.

gruss golf

Hallo Gunter.


Leider finde ich meinen Temp-Sensor Aufsatz für mein Multimeter nicht und die anderen Temp.-Messgeräte habe ich in der Firma. Muss morgen mal schauen.

Aber vom Gefühl ca. 40-45C ich kann ca. 5s an den LDO fassen, dann wird es unangenehm, das sollte etwa 40-45C sein. Ich mess aber morgen mal nach.

Das mit dem Spannungseinbruch habe ich gerade gefunden, ich hatte die ganze Zeit ein Multimeter zum Strommessen dazwischen, das eine Kabel hat einen Schaden, jetzt habe ich 3,22V, das ist für mich im Bereich "OK" bei diesem Strom.

Hätte auch mal früher darauf kommen können und das Strommessgerät zu entfernen, mit dem neuen Kabel stimmt es

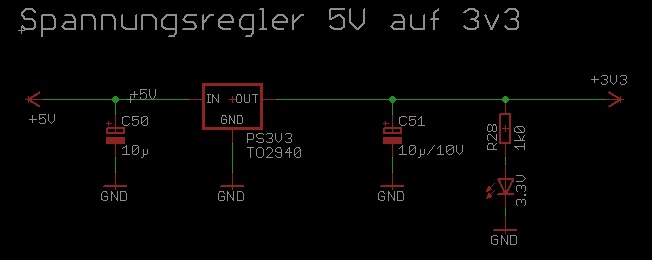

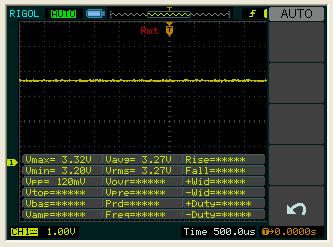

@golf: Eine leichte Störung habe ich auf der Ausgangsseite vom 3v3 drauf (zwischen 40-120mV), ich werde mal wenigstens den OutPut Kondesator gegen einen kleinen Becherkondensator 22uF LowESR tauschen. (siehe Bild)

@Harry ; Meinste wirklich ich muss noch mal 100nF dazuschalten? Die 5V kommen bereits sehr sauber an den 3v3-LDO aus meinen 5v-Schaltregler. Klar ich kann es ja mal testen

Gruß
Thorsten
