PT100/PT1000

wom

Betreff:

PT100/PT1000

· Gepostet: 21.11.2011 - 12:11 Uhr · #1

Hallo,

hat jemand eine vernünftige Schaltung parat für eine Temperaturmessung mit PT100 oder PT1000 in Verbindung mit einem ATMEL-MC. Der Messbereich leigt zwischen -30 bis +150.

Gruß an alle

WOM

Harry

Moderator

Geschlecht:
Herkunft: zwischen Augsburg und Ulm
Alter: 60
Beiträge: 2155
Dabei seit: 03 / 2003

Betreff:

Re: PT100/PT1000

· Gepostet: 21.11.2011 - 12:29 Uhr · #2

Hi WOM,

ich hab mal einen PT1000 in einer Brücke&OP mit LookUp-Table betrieben - funktioniert hervorragend. Wenn das für dich ok ist schau ich mal nach dem genauen Schaltplan.

gruss
Harry

wom

Betreff:

Re: PT100/PT1000

· Gepostet: 21.11.2011 - 15:30 Uhr · #3

ist ne feine Sache. In Analogtechnik bin ich nicht der Größte.

Gruß
WOM

Harry

Moderator

Geschlecht:
Herkunft: zwischen Augsburg und Ulm
Alter: 60
Beiträge: 2155
Dabei seit: 03 / 2003

Betreff:

Re: PT100/PT1000

· Gepostet: 21.11.2011 - 21:06 Uhr · #4

Hi WOM,

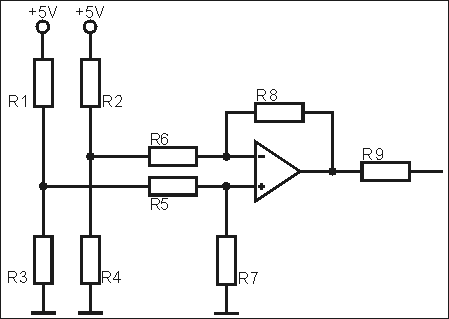

bitte sehr:

R1, R2 = 4K7
R3 = PT1000
R4 = 715 oder 732 Ohm (per Software korrigierbar)
R5, R6 = 10K
R7, R8 = 120K
R9 = 1K
OP = TS912

Bereich -50...60°C ..... die R-Werte für deinen Temp-Bereich kann ich dir morgen @ Work ausrechnen: da hab ich meine Excel-Tabelle

. Die LookUp-Table mußt du dir dann aber selber erstellen.

gruss
Harry

PS: Bei -30..150°C ist:
R4 = 820 Ohm
R7, R8 = 94,8K berechnet (93,1 K oder 95,3K ist glaub E96-Reihe)

Der an diesem Beitrag angefügte Anhang ist entweder nur im eingeloggten Zustand sichtbar oder die Berechtigung Deiner Benutzergruppe ist nicht ausreichend.

wom

Betreff:

Re: PT100/PT1000

· Gepostet: 25.11.2011 - 21:37 Uhr · #5

Hi,
danke für die schaltung, werde sie am we testen.
gruß
wom

Mathias

Benutzer

Geschlecht: keine Angabe
Herkunft: Weingarten - Baden
Beiträge: 315
Dabei seit: 07 / 2003

Betreff:

Re: PT100/PT1000

· Gepostet: 25.11.2011 - 22:49 Uhr · #6

Hallo wom,

wie weit ist der Sensor von der Meßelektronik entfernt?
Welche Genauigkeit wird verlangt?

Gruß
Mathias
