Einlesen China-Schieblehre

program DrehbankDRO;

{$NOSHADOW}
{ $WG}                     {global Warnings off}

Device = mega32, VCC = 5;
{ $BOOTRST $01E00}         {Reset Jump to $01E00}

Define_Fuses
//  Override_Fuses;
  NoteBook       = A;
  COMport        = USB;
  LockBits0      = [];
  FuseBits0      = [];
  FuseBits1      = [SPIEN];
  FuseBits2      = [];
  Autorelease    = true;

Import SysTick, SysLEDblink, Serport;

From System Import  LongInt;

Define
  ProcClock      = 16000000;       {Hertz}
  SysTick        = 0.5;             {msec}
  StackSize      = 200, iData;
  FrameSize      = 200, iData;
  SysLEDblink    = 255;              {SysTicks}
  SysLedBlink0   = PortB, 7, low;
  SysLedBlink1   = PortB, 6, low;
//  SysLedBlink2   = PortB, 5, low;

  Serport        = 19200, Stop1;


Implementation

{$IDATA}

{--------------------------------------------------------------}
{ Type Declarations }


{--------------------------------------------------------------}
{ Const Declarations }

{--------------------------------------------------------------}
{ Var Declarations }
{$IDATA}

var

  DataPin[@PIND, 3]    : bit;
  ClockPin[@PIND, 2]   : bit;
  LED[@PortB, 5] : bit;
  RelPos         : LongInt;
  Flaggen           : byte;
  SteigenderINT[@Flaggen, 0]    : bit;
   NeueDaten[@Flaggen, 1]    : bit;

  {--------------------------------------------------------------}
{ functions }


{--------------------------------------------------------------}
procedure SendEsc;
begin
  Write(serout, #27 );
  Write(serout, '[' );
end;

{--------------------------------------------------------------}
procedure Term_Send(c : char);
begin
  Write(serout, c);
end;
{--------------------------------------------------------------}
procedure Term_Erase_Screen;
begin
  SENDESC;                             // Send escape sequence start
  Term_Send( '2' );
  Term_Send( 'J' );
end;

//***************************
// Set cursor position
//
// Top-left is (1,1)
//***************************
procedure Term_Set_Cursor_Position( row, column : byte);
begin
  SENDESC;                                        // Send escape sequence start

  Write(serout, bytetostr(row) );              // Convert row byte
  Term_Send( ';' );
  Write(serout, bytetostr(column) );           // Convert column byte
  Term_Send( 'H' );
end;
{--------------------------------------------------------------}


//***************************
// Send 'clear end of line' sequence
//***************************
procedure Term_Erase_to_End_of_Line;
begin
  SENDESC;                             // Send escape sequence start

  Term_Send( 'K' );
end;

{--------------------------------------------------------------}

procedure InitPorts;
begin
  PortC:= %11000000;
  DDRC:=  %00000011;
  DDRD:=  %00000000;
  DDRB:=  %11100000;
  PortB:=  %11100000;

end InitPorts;

{--------------------------------------------------------------}


Interrupt INT0;

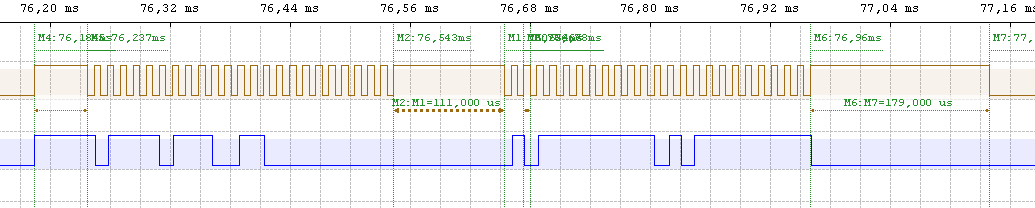

//wird angesprungen bei der steigenden Flanke eines neuen 2x24 Datenpaketes
//*** Interrupt wird erst nach ~800uSec wieder verlassen! ***
var
  bitval         : LongInt;
  b              : byte;
  BitZaehler     : byte;
begin

  NeueDaten:= false;
  GICR:= GICR and %10111111;  //Int0 aus
  BitZaehler:= 0;
  RelPos:= 0;
  while BitZaehler < 24 do //das erste 24er Paket ist nutzlos, da ABS-Position
    repeat
    until ClockPin = false; //auf fallende Flanke warten
    inc (BitZaehler);
    repeat
    until ClockPin = true;
  endwhile;

  bitval:= 1;
  BitZaehler:= 0;
  while BitZaehler < 24 do
    repeat
    until ClockPin = false; //auf fallende Flanke warten
    inc (BitZaehler);
    if DataPin = true then
      b:= 1;
      RelPos:= RelPos or  bitval;
    else
      b:= 0;
    endif;
    repeat
    until ClockPin = true; //auf steigende Flanke warten
    bitval:= bitval shl 1;
  endwhile;
  //Jetzt höchstwertiges Bit prüfen, wenn 1, dann 2er-Komplement
  //bilden.
  if  b = 1 then
    RelPos:= (RelPos or %11111111100000000000000000000000);
  endif;

  NeueDaten:= true;
  Toggle(LED);

end;



{--------------------------------------------------------------}
{ Main Program }
{$IDATA}

begin
  InitPorts;
  EnableInts;
  SysLEDflashOn(0);
  Term_Erase_Screen;
  Term_Set_Cursor_Position(2, 5);
  Write(serout, 'Digitalanzeige die Zweite...');


  loop
    TCNT1H:= 0;
    TCNT1L:= 0;
    TCCR1B:= %00000001;   //Timer1 mit Vortieler 1 starten. Ein Incremenr = 0,0625usec
    while TCNT1L < 200 do    //auf Clock Low für min. 12,5uSec us warten, dann sind wir vor Beginn eines Datagramm
         if ClockPin = true then // Flankenwechsel auf Clock, wir sind mitten im Datagram
        TCNT1H:= 0;              // also Timer zurücksetzen und weiterwarten
        TCNT1L:= 0;              // das Warten kann im schlimmsten Fall ~1mSec dauern
      endif;
    endwhile;

    TCCR1B:= %00000000;   //Timer1 stopp

    //Hier sind wir vor einem neuem Datagramm.
    //Im FastMode dauert es jetzt etwa 20mSec,
    //im NormalMode etwa 300mSec, bis das neue Datagramm kommt
    //Pollen würde das System dichtmachen, daher setzten wir einen INT
    //INT0 auf steigende Flanke Clockleitung triggern
    MCUCR := MCUCR or %00000011;      //MCU Control, Bit1=1, Bit0=1 --> INT0 auf steigende Flanke
    incl(SteigenderINT);
    GICR:= GICR or %01000000;         //Bit6 --> INT0 enable
    //Das Einelsen passiert komplett im Interrupt


    if NeueDaten then
      Term_Set_Cursor_Position(4, 5);
      Term_Erase_to_End_of_Line;
      RelPos:=RelPos*127;         //Schieblehre hat ein internes Format,
      RelPos:=RelPos div 2048;    //hier umrechnen auf Millimeter
      relpos:=relpos* (-1);       //und Anzeige invertieren
      Write(serout, longtostr(RelPos :6:2));
      NeueDaten:= false;
    endif;
  endloop;

end DrehbankDRO.
