RS485 Terminierung

Hallo Leute,

ich bin da auf ein merkwürdiges Problem gestoßen.

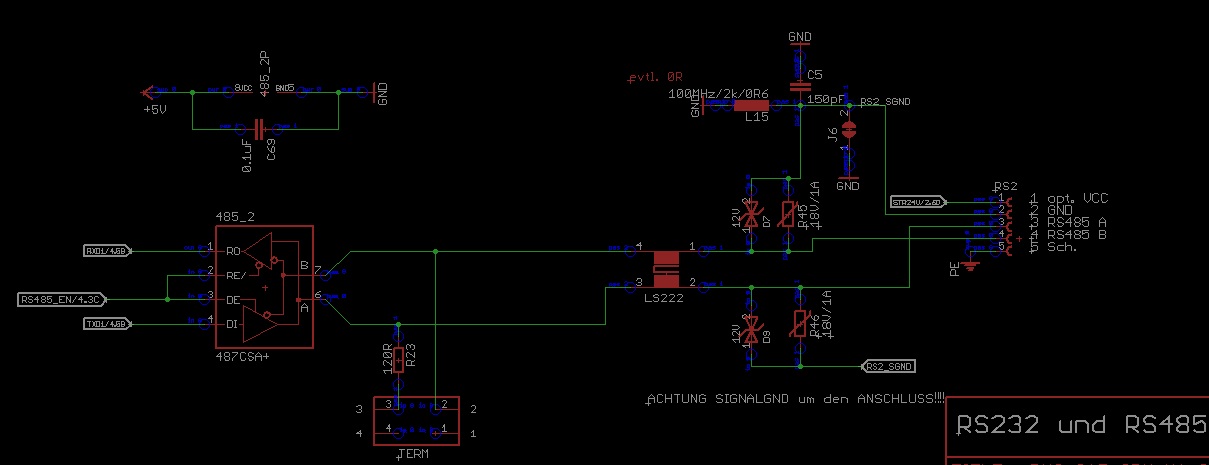

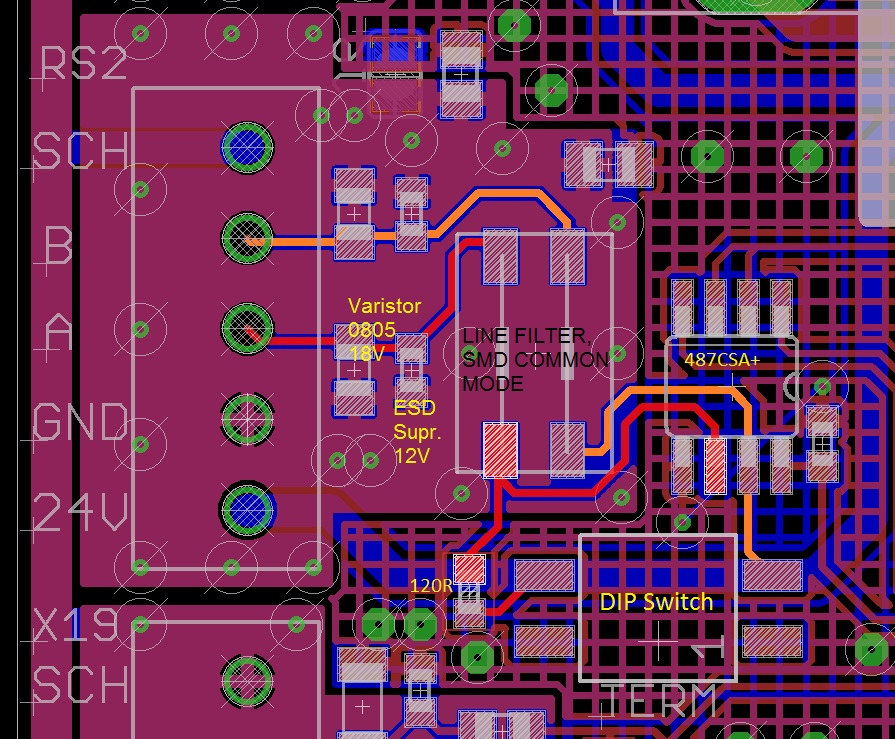

Ich habe eine Leiterplatte erstellt, die bei einer RS485 Verbindung ohne Modbus scheinbar fehlerlos läuft, auch mit meinem Abschlusswiderstand von 120R. Aber sobald ich genau an den selben Board eben das ganze mit dem Modbus RTU/ASCII laufen lasse, bekomme ich nur noch Müll über meine Schnittstelle! Aber nur so lange ich den 120R Abschlusswiderstand einschalte, nehme ich diesen raus, läuft alles? Anbei mal einen Auschnitt aus dem Layout, hat Jemand eine Idee woran das liegen könnte? Eigentlich müsste es bei einem Problem doch dann immer auftreten oder?

Gruß
Thorsten

Read whole section 3.3 Electrical Interfaces and compare your setup with it. Are only your master and last node properly terminated? What is the total cable length? Did you use proper cable or ethernet cable (read my comment here)? Have you checked your grounding? Have you checked pull-up/pull-down as Mathias has already said?

I am not sure I understood everything but this reminds me of commissioning one factory in 2001 when we had a similar problem. We have checked everything by the book, and it simply didn't work. Then we tried without resistor termination on one end and everything was working well. During the following week we have tried to fix it, but couldn't make a single step of progress. We suspected bad grounding, but it was part of other company's work and they refused to check it. At the end we had to finish our work and we passed final acceptance test without terminating resistor. It was working like that since 2001 without problems (maybe because it was running at just 9600bps). I will also mention that it was some IPC32 ASCII RS485 protocol and not MODBUS (although similar to it). I am not advocating this as a solution, but just as a last resort if you run out of all other options.

Hallo Leute

Oh Mann was für eine Zeitverschwendung!
Es läuft, so wie es schon die ganze Zeit hätte laufen müssen!

Ich habe Heute Abend zum testen ein "ProFace GP2300-Touchpanel" mit der RS485 Schnittstelle direkt mit meiner Steuerung verbunden, das Touch läuft als ModBus-Master, es lief sofort ohne auch nur einen Fehler / CRC-Fehler!!

Danach habe ich einen meiner (RICHTIGEN) RS232-Ports frei gemacht und über einen RS232/485-Wandler (Expert EX9520) angeschlossen und was soll ich sagen! Es läuft sofort, mit und ohne Terminierung, bei 9600-57600 Baud getestet.

Das glaubt mir keiner...........ich habe ich die ganze Zeit von FTDI das USB-RS485-WE Kabel genutzt. Das lief auf meinem Windows XP auch die ganze Zeit ohne Probleme mit und ohne Terminierung.
Seit einigen Monaten habe ich ein Windows 7 64bit System, mit dem ich arbeite. Ich denke das hat was damit zu tun. Auf jedenfall kommt immer wieder Müll in den Rechner von der Steuerung, evtl. ist es der Treiber, oder irgendwas mit der Hardware. Und es tritt nur bei Modbus und mit Terminierung auf.

Also Leute wundert euch nicht und spart euch die Zeit, das FTDI-Kabel ist eine günstige Lösung, aber Finger weg von der Terminierung, dieses abschwächen von 0,5V scheint hier für Probleme zu sorgen.

Trotzdem vielen Dank für die Hilfen

Gruss
Thorsten
