Schaltungsrätsel

Hallo @ all,

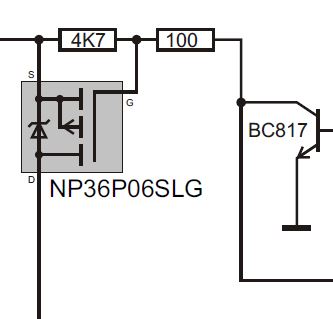

ich habe ein seltsames Phänomen und hoffe, daß mir das jemand erklären kann. Erstmal eine Erklärung: oben links (an der Source des FET) hängt die Eingangsspannung 12V. Der Transistor BC817 wird durch einen Portpin eines XMega256A3U angesteuert. Die Leitung unter dem Transistor geht über einen Taster auf Masse. Am Drain des FET hängt ein Schaltregler (3.3V) der den µC versorgt.
Schaltung ist ausgeschaltet. Ich drücke die Taste, der FET leitet, der µC bekommt Spannung und hält über den Port den FET leitend. Soweit so gut, aber wenn der Port am µC PortA,2 ist funktioniert das ganze nur, bis nach dem Init einer SD-Karte, dann schaltet die Spannungsversorgung ab. Aber nur wenn eine SD-Karte im Slot steckt. Wenn ich nun PortD,2 verwende funktioniert es. An PortA hängt außer der Referenzspannung ADCREefA nichts.

Hat irgendjemand eine Erklärung dafür ? Was ist an PortD anderst als an PortA (wird ja nur als Ausgang verwendent) ?

Gruss
Harry

Hallo Golf,

ich habe den Port zeitmäßig nach dem vermeindlichen abschalten nochmal gesetzt (Taste derweil gedrückt gehalten) - es ging trotzdem nicht. ADC benutze ich nur PortB - auf PortA hängt nur ADCref. Treiber: FAT16_32, GraphLCD, Serial, SPI (soweit ich mich erinnern kann )

Gruss
Harry

[Edit]Es ist übrigens egal, ob die SD-Karte an Port D oder E hängt.

Hallo Harald,

selbstverständlich gibt es einen Basis-Vorwiderstand und der Basisstrom liegt bei ca. 1mA. An einem anderen Port (Leiterbahn getrennt und mit Fädeldraht verbunden) funktioniert es ja. Außerdem funktioniert es ja auch am PortA bis nach der Initialisierung des SD-Karte.

Gruss
Harry

Hi Rolf & all,

ich gebs heute echt auf. Ich habe eine andere Schaltung und wieder benutze ich PortA. Diesmal verwende ich ihn als SwitchPort und es sieht so aus, als ob dieser ein Eigenleben hat. Ich gebe kontinuierlich die Variable Port_Stable_G auf dem angeschlossenen LCD aus und ohne daß ich eine Taste drücke werden die Bits wild gesetzt und gelöscht. Ohne Switchport mit einem einfachen If (PortA and $01)=0 then ..... und ebenfalls Anzeige des gesamte Portstatus (via ByteToBin) geht der Port nach Sekundenbruchteilen auf $00 - obwohl der gesamte Port über 8 Widerstände 4.7KOhm auf +UB hängt (die Tasten gehen gegen Ground).

Diesmal ist RefADC an PortB0 - hat also nichts mit PortA zu tun. Ich bin echt am verzweifeln.

Gruss
Harry
