Erstes XMega-Projekt, und keine Verbindung über PDI

Lschreyer

Schreiberling

Gender: n/a
Posts: 527
Registered: 02 / 2007

Subject:

Erstes XMega-Projekt, und keine Verbindung über PDI

· Posted: 24.02.2014 - 17:48 · #1

Ich habe heute mein erstes XMega-Prjokt mit einem Xmega128A4U aufgebaut, eine einfache Schaltung. Ich bekomme aber keine Verbindung über PDI.

Ich habe einen ISP3-X mit neuester Firmware.

Verbunden habe ich ihn so:

Pin 1 mit PDI-Data
Pin 2 mit VCC (3,3V)
Pin 3 mit PDI-CLOCK
Pin 6 mit GND

4 und 5 sind offen.

Dennoch ist keine Verbindung möglich. Der Kontakt ist da, der Controller neu.
Ich habe es mit und ohne Pullup an /RESET probiert, 10K und 100K.
Es ist kein Kondensator an /Reset.
"Low Speed" ist bei den Options auch an.

Es kommt immer sofort ein "Tmeout Error, Target connected?"

Hat noch jemand ein Tipp was es sein könnte?

Louis

Administrator

Gender:
Location: Germany
Age: 24
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002

Subject:

Re: Erstes XMega-Projekt, und keine Verbindung über PDI

· Posted: 24.02.2014 - 17:59 · #2

Hallo Louis,

wie wäre es mit einem Schaltplan Auszug betreffend des PDI Anschluss,
also Programmier Pfosten und CPU ?

rolf

Lschreyer

Schreiberling

Gender: n/a
Posts: 527
Registered: 02 / 2007

Subject:

Re: Erstes XMega-Projekt, und keine Verbindung über PDI

· Posted: 24.02.2014 - 18:13 · #3

Hallo,

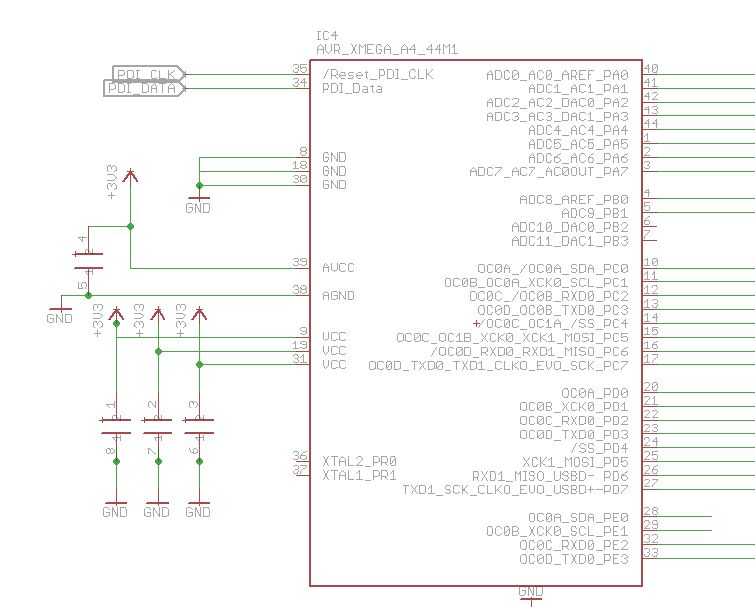

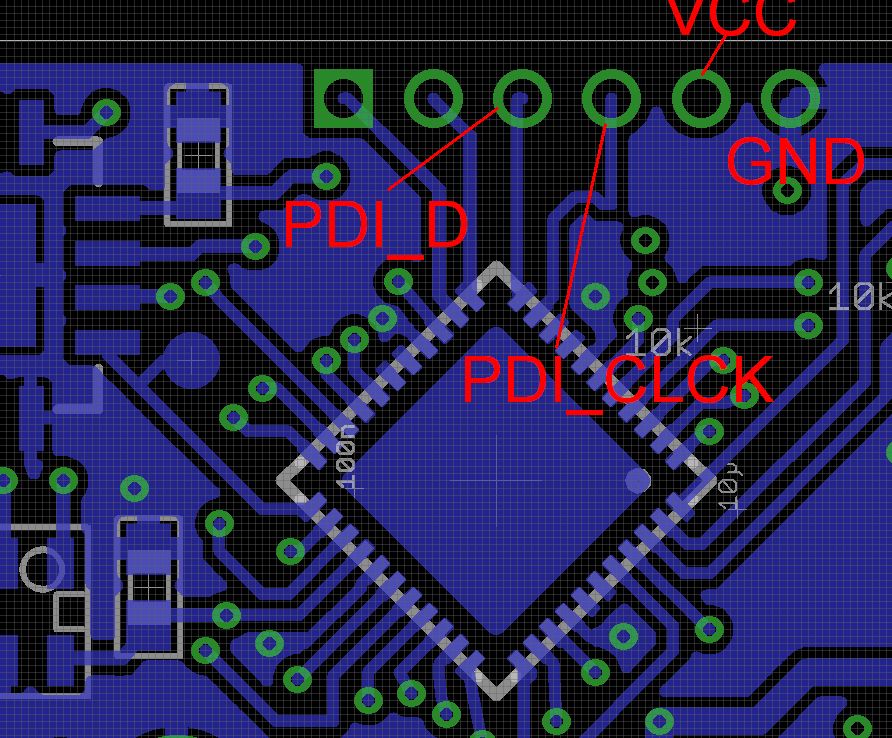

hier sind 2 Bilder, Schaltplan und Layout.
Ich kontaktiere die Schaltung über eine Stiftleiste, 4 Pins die ich an das Flachbandkabel des Programmers gelötet habe. Mache ich eigentlich immer so.
Das Kabel ist ca. 20 cm lang. Ist das evtl. zu lang?

Attachments


Filename:	g31.jpg
Filesize:	58.61 KB
Title:
Download counter:	114


Filename:	g32.jpg
Filesize:	180.24 KB
Title:
Download counter:	104

Lschreyer

Schreiberling

Gender: n/a
Posts: 527
Registered: 02 / 2007

Subject:

Re: Erstes XMega-Projekt, und keine Verbindung über PDI

· Posted: 24.02.2014 - 18:24 · #4

Ich sehe gerade, dass sich auf den Leitungen nichts tut... Oszilloskop und Logic Analyzer bleiben stumm, sowohl auf PDI-Data als auch auf PDI-Clock.

Ich liege doch richtig mit den Pinnummern am Programmer hoffe ich?

1 PDI_DAT
1 VCC
3 PDI_CLK
4 leer
5 PDI_CLK
6 GND

Oder liege ich da falsch?

Louis

Administrator

Gender:
Location: Germany
Age: 24
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002

Subject:

Re: Erstes XMega-Projekt, und keine Verbindung über PDI

· Posted: 24.02.2014 - 18:39 · #5

wenn der Pin1 auf dem Layout stimmt, dann ist data und clk an Pi10 und Pin11 angeschlossen ???

Lschreyer

Schreiberling

Gender: n/a
Posts: 527
Registered: 02 / 2007

Subject:

Re: Erstes XMega-Projekt, und keine Verbindung über PDI

· Posted: 24.02.2014 - 18:44 · #6

Das ist die Sicht "durch die Platine hindurch", der Controller liegt auf der Unterseite.
Aber:
Ich habe es gerade gecheckt, Pin 5 muss für PDI_CLK genommen werden, nicht Pin 3. Schade, ein Nachmittag verplempert.
Aber ich bin froh, dass es jetzt geht

Ich war von der Darstellung hier topic.php?t=2626&page=fst_unread&highlight=pdi ausgegangen, da hängt PDI_CLCK an Pin 3.
Da stand auch
"durch die interne Beschaltung unserer Programmer kann der Pin5 (RESET) nicht für high-speed Zwecke benutzt werden. Deshalb nehmen wir Pin3. Allerdings kann Pin3 mit Pin5 auf dem Board kurzgeschlossen werden. Dann sollte alles gehen. "

Bei mir passiert auf Pin 3 nichts im PDI-Modus. Zu dumm aber auch, sehr ärgerlich das Ganze.

Louis

Administrator

Gender:
Location: Germany
Age: 24
Homepage: e-lab.de
Posts: 5558
Registered: 03 / 2002

Subject:

Re: Erstes XMega-Projekt, und keine Verbindung über PDI

· Posted: 24.02.2014 - 20:42 · #7

Diese Bemerkung Pin3/Pin5 betrifft unsere alten Programmer. Dieser Thread war von 2010.
btw.
Diese Darstellung "Blick von unten durch das Board" ist etwas ungewöhnlich :angry6:

rolf

Lschreyer

Schreiberling

Gender: n/a
Posts: 527
Registered: 02 / 2007

Subject:

Re: Erstes XMega-Projekt, und keine Verbindung über PDI

· Posted: 24.02.2014 - 21:52 · #8

Im Handbuch sind Pin 3 und 5 angegeben, da steht leider auch nicht, dass nur pin5 geht.

Sei es drum, ich habe es ja jetzt gefunden.
