TMC 262 QFN32

Mal ne kleine Frage an die Lötprofis dieses Forums.


Dieser TMC262 in QFN, kann man den selber einlöten ?
Kommt man mit dem lötkolben an die Pins ran ?

sorry ich hatte bis jetzt noch nie einen QFN in der Hand.


Gruß Frank

Moin Harry, jetzt haue ich mich ja wech.... 1,60 Euro
Versand: Kostenlos
Artikelstandort: Shenzhen, China

Dauert aber bestimmt 4 Wochen bis man es hat.




Gruß Frank

Hallo Frank,
der TMC262 sollte sich gut löten lassen, wenn Du in der Platine für den exposed Pad ein Loch frei lässt zum Anlöten von der Unterseite. Ich mach das bei den Bauteilen, die bei dem Pad unbedingt Masseverbindung brauchen, immer so. Bei Bauteilen, die keine Masseverbindung brauchen, lass ich den exposed Pad einfach unbeschaltet. Die QFN-Gehäuse sind mir am liebsten zum verbauen, die brauchen wenig Platz und mit Übung sind die sehr schnell verlötet. Ich mach alle Lötungen von Hand, ich hab ja keine Mengen an Platinen. Die QFN-Gehäuse werden mit z.b. einer Pinzette fixiert und dann mit einer feinen Lötspitze die Kontakte der Pins verlötet.

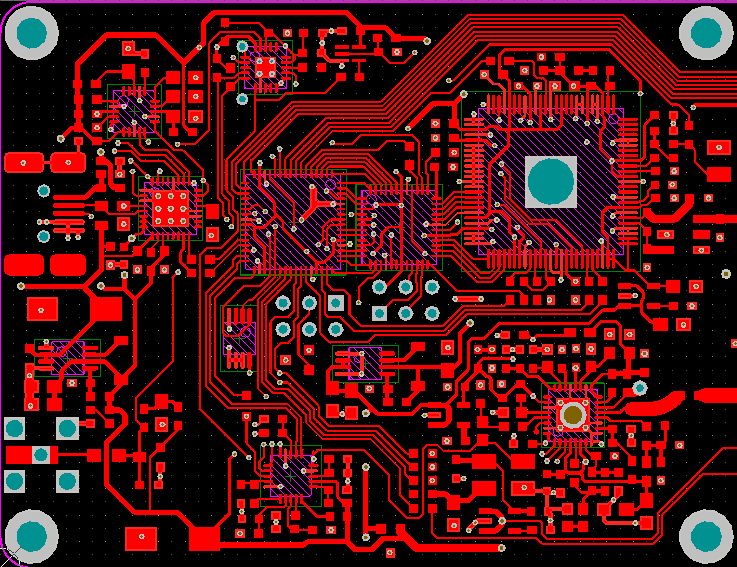

Im Bild sieht man rechts 2 Bauteile mit den Löchern für die Masseverbindung. Das ist oben ein DDS AD9910 und unten ein PLL-Baustein ADF4350. Die restlichen 6 QFN-Gehäuse für ATXmega, CPLD usw. haben bei meiner Vorgehensweise der Lötung keine Masseverbindung am exposed Pad. Das ist kein Problem.

golf

Hallo Frank,
laut Datenblatt hat der unten eine Metallfläche von 3,3 * 3,3 mm. Wenn da ein Loch in die Platine gebohrt ist, kann man diesen Pad gut anlöten bei einer doppelseitigen Platine.

Ich selbst löte diesen Pad immer zum Schluß, wenn Du den zuerst anlöten willst, dann muß irgendwie der Chip korrekt fixiert werden beim löten. Evtl kannst du den auch mit etwas Kleber an den Ecken fixieren. Bei einem Chip könnte man so vielleicht vorgehen.

Ich selbst plaziere die QFN-Chips genau, dann drücke ich von oben mit einer Pinzette oder sonstwas auf den Chip, daß er sich nicht mehr bewegt. An eine Seite lege ich etwas 0,5mm dickes Lötzinn und mit der anderen Hand werden dann mit einer feinen Lötspitze einzelne Pads angelötet. Wenn der Chip dann an einzelnen Kontaktflächen festsitzt, dann kann ich bequem alle Seiten kontaktieren. Wichtig ist halt eine feine Lötspitze. Bei mir funktioniert das einwandfrei und schnell.

golf

wenn ich eine Platine designe, dann mach ich die Pads für die QFN-Gehäuse etwas länger als mein Layoutprogramm vorschlägt ( min. ca 0,5mm von Gehäuse) . So ist die manuelle Lötung etwas einfacher
