Verbindung zweier XMegas

1
2
Page 1 of 2

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2134
Registered: 03 / 2003

Subject:

Verbindung zweier XMegas

· Posted: 04.09.2015 - 17:39 · #1

Hallo @ all,

einfache (oder auch nicht) Frage: wie verbindet man am einfachsten 2 XMegas ? Bedingung: möglichst schnell und soll den uC möglichst wenig belasten. Übertragen werden 4-6 Bytes als Block.

Gruss
Harry

rage

Benutzer

Gender: n/a
Age: 65
Homepage: processanalytik.de
Posts: 237
Registered: 02 / 2007

Subject:

Re: Verbindung zweier XMegas

· Posted: 05.09.2015 - 09:09 · #2

Guten Morgen Harry

also ich nehme seit Jahren den Slip mit 500.000 Bits bei XMEGA und 100.000 bei ATMEGA, läuft anstandslos, lässt sich erweitern auf mehrere Prozessoren. Läuft als Onplatine mit 2 Widerständen als Bauteile siehe Handbuch Prof. und 5 Chips aktuelle in unseren Sensoren, oder mit RS485 Interface mit 32 externen Sensoren. Ist robust gegen Störungen und releativ leicht erweiterbar, wenn man dann doch das Protokoll ändern will. Bei Fragen, na Du weißt ja wo ich bin.

cu rage

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2134
Registered: 03 / 2003

Subject:

Re: Verbindung zweier XMegas

· Posted: 05.09.2015 - 13:37 · #3

Hi rage,

herzlichen Dank. Wenn ich das richtig gelesen habe, ist Slip eine Verbindung, die die serielle Schnittstelle benutzt ?
Wegen dem anderen schau ich mal und melde mich dann bei dir

Gruss
Harry

rage

Benutzer

Gender: n/a
Age: 65
Homepage: processanalytik.de
Posts: 237
Registered: 02 / 2007

Subject:

Re: Verbindung zweier XMegas

· Posted: 05.09.2015 - 17:17 · #4

Hey Harry

ja genauso ist das, seriell unter Umständen sogar als Eindrahtleitung, wobei das habe ich noch nicht probiert.

Gruß
rage

Harald_K

Subject:

Re: Verbindung zweier XMegas

· Posted: 05.09.2015 - 17:25 · #5

Also ich hab recht gute Erfahrungen mit dem "serial network LAN" gemacht - man muß halt einen Master und einen Slave definieren, es wird die serielle und ein Portpin belegt, und durch die drangehängten RS485-Treiber ist das Ganze sehr störsicher und robust.

CPU-intern läuft das per INT schön im Hintergrund. Paar Bytes Puffer für den Datensatz an RAM ... das wars.

Meiner Erfahrung nach gibts Übertragungsfehler nur, wenn ein Draht der Busleitung ab ist, und das in rauher Industrieumgebung bei etwa 20m Buslänge und 12 Teilnehmern.

TheBeginner

Schreiberling

Gender: n/a
Location: Wunsiedel Bayern
Age: 67
Posts: 766
Registered: 06 / 2013

Subject:

Re: Verbindung zweier XMegas

· Posted: 05.09.2015 - 19:07 · #6

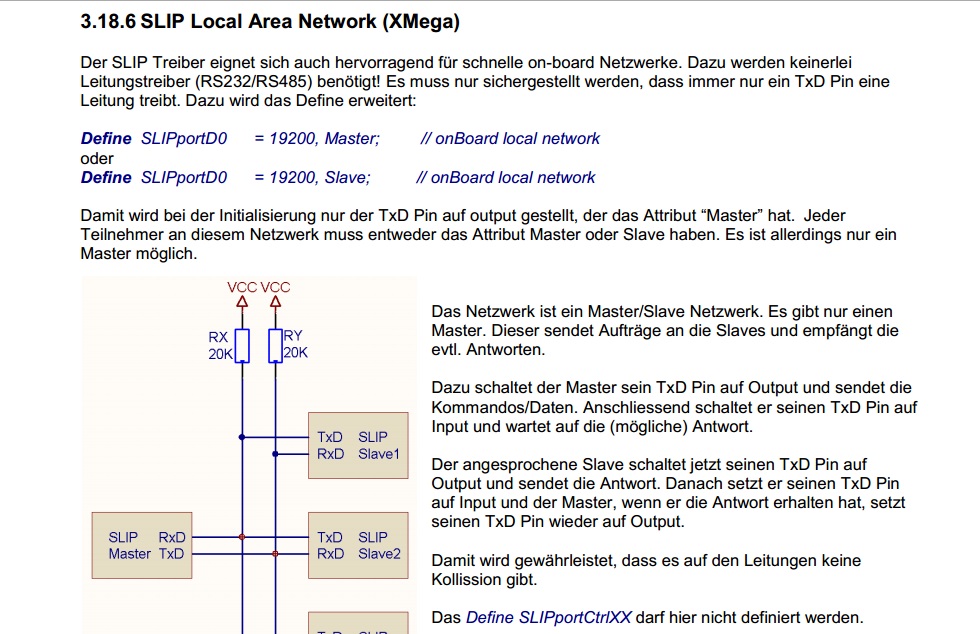

Hallo Harald, meinst du das in DocuProfiDriver.pdf Seite 155 ?
3.18.6 SLIP Local Area Network (XMega)

Gruß Frank

Attachments


Filename:	slip.jpg
Filesize:	211.05 KB
Title:
Download counter:	117

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2134
Registered: 03 / 2003

Subject:

Re: Verbindung zweier XMegas

· Posted: 05.09.2015 - 19:43 · #7

Hallo Harald,

RS485-Treiber ? Beide uC's befinden sich auf der gleichen Platine keine 50mm voneinander entfernt.

Gruss
Harry

rage

Benutzer

Gender: n/a
Age: 65
Homepage: processanalytik.de
Posts: 237
Registered: 02 / 2007

Subject:

Re: Verbindung zweier XMegas

· Posted: 05.09.2015 - 20:39 · #8

Hey
genauso wie TheBeginner es gezeigt hat, 2 Widerstände und fertig. Der Treiber ist recht klein, leicht zu handhaben, zuverlässig. Mit CRC-Prüfsumme mehr als robust.

cu rage
