Drehgeber Frage

· Posted: 17.12.2015 - 09:23 · #1

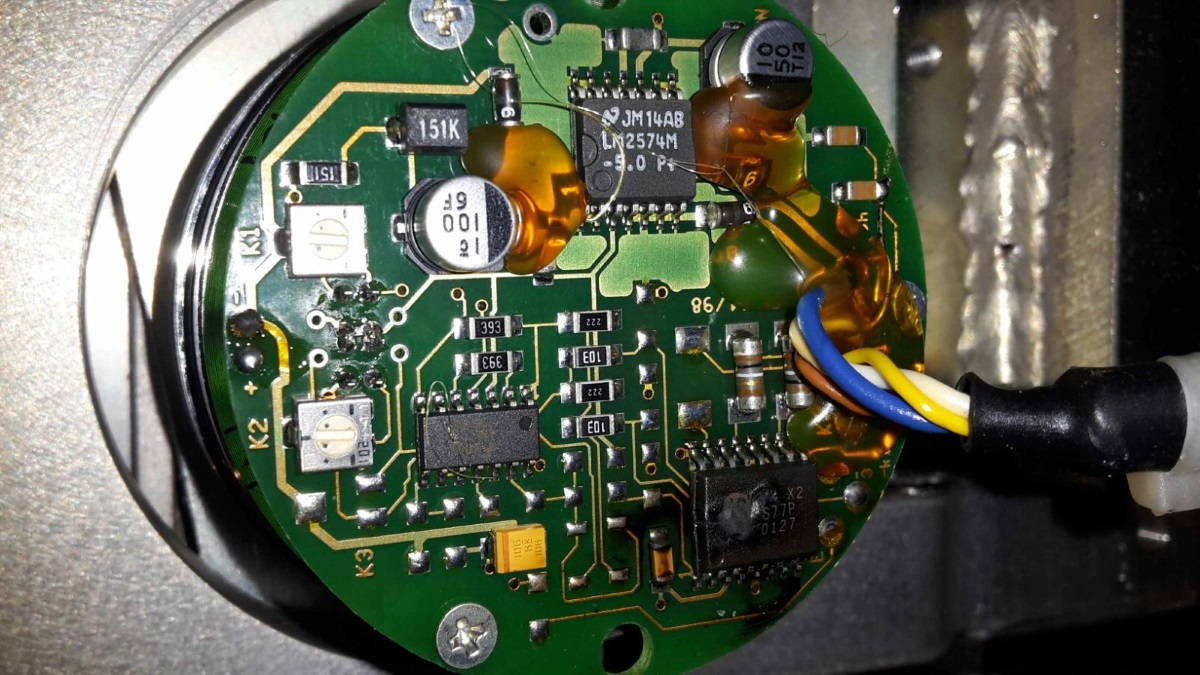

Habe hier einen Drehgeber den ich gerne wieder zum Leben erwecken möchte.
Wie schreibt Harry in seiner Signatur ?
Elektronik arbeitet mit Rauch - wenn man den Rauch raus läßt, funktioniert es nicht mehr.

Tja das einzigste was man noch erkennt ist S77P
Ob das ein 74LS77 sein könnte ?

Bez.
WDG 58B-250-AB-PP-05

Gruß Frank

Attachments


Filename:	WDG58B-250-AB.jpg
Filesize:	287.46 KB
Title:
Download counter:	148

golf

Benutzer

Gender:
Location: Donauwörth
Age: 71
Posts: 256
Registered: 11 / 2009

Subject:

Re: Drehgeber Frage

· Posted: 17.12.2015 - 13:58 · #2

hallo Frank,
zum 74LS77 passt das Gehäuse wohl nicht, der sollte 14 Pins haben.
Fragt sich, was das für ein Hersteller- Zeichen ist auf dem IC.

golf

TheBeginner

Schreiberling

Gender: n/a
Location: Wunsiedel Bayern
Age: 67
Posts: 770
Registered: 06 / 2013

Subject:

Re: Drehgeber Frage

· Posted: 17.12.2015 - 14:11 · #3

Hallo golf,

ich habe wirklich eine Antwort von Hersteller bekommen, hätte ich nie gedacht.
Es ist ein http://www.ichaus.de/iC-VX Leitungstreiber

Gruß Frank

golf

Benutzer

Gender:
Location: Donauwörth
Age: 71
Posts: 256
Registered: 11 / 2009

Subject:

Re: Drehgeber Frage

· Posted: 17.12.2015 - 17:52 · #4

echt gut, auf die wär ich nie gekommen, hab ich noch nie gesehen
golf

Harald_K

Subject:

Re: Drehgeber Frage

· Posted: 17.12.2015 - 21:36 · #5

e bissel exotisch - täts nicht auch ein RS485-Treiber? - oder muß die exotische Spannung sein?

das andre scheint vom Layout sowas wie ein LM339 zu sein .... und ein 5V-Regler.
