SPI-Treiber SPI-Order MSB

all,
ich habe bisher die ganzen SPI-Ein/Ausgaben fast immer mit Bitbanging gemacht. Der Prozessor war da meist schnell genug. Nun wollte ich doch bei einem Projekt die volle Geschwindigkeit. Da ist mir aufgefallen, daß es bei SPI-Order MSB und SPIOutLong für mich einen Fehler gibt.

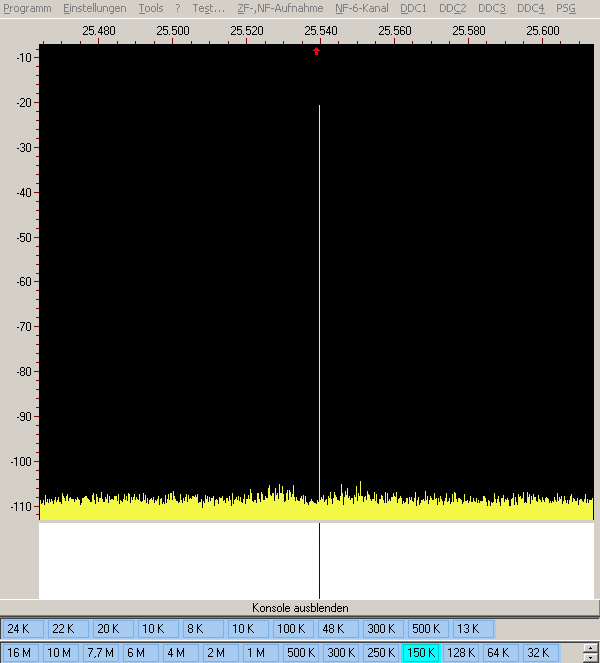

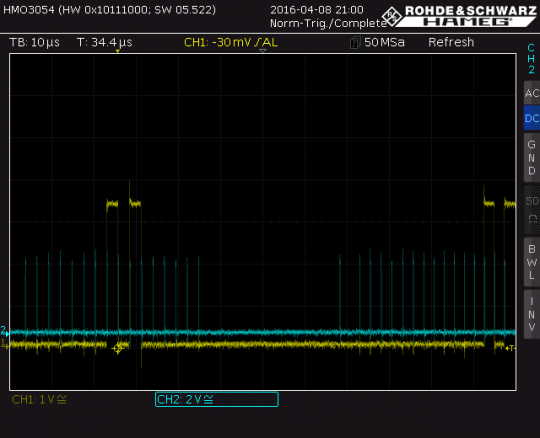

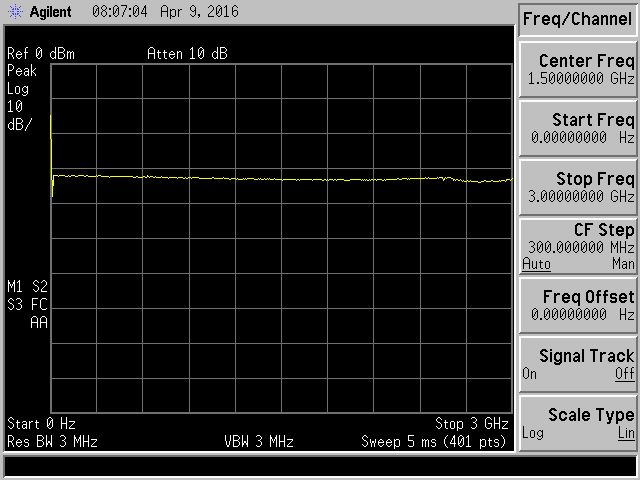

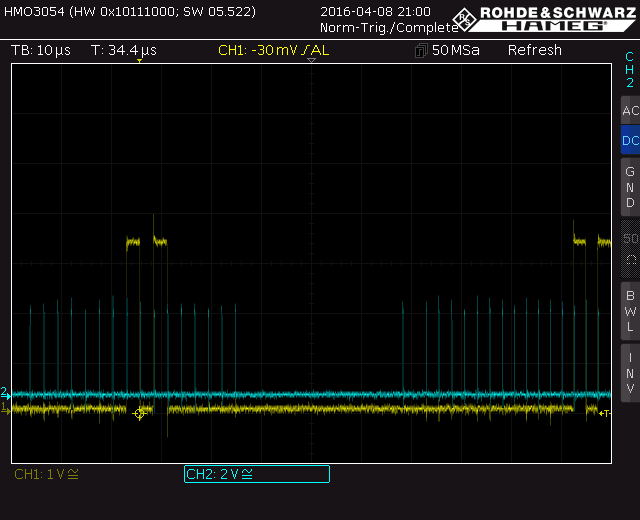

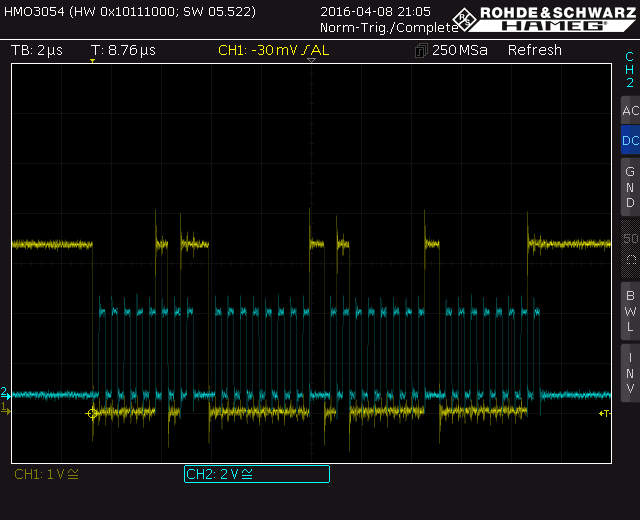

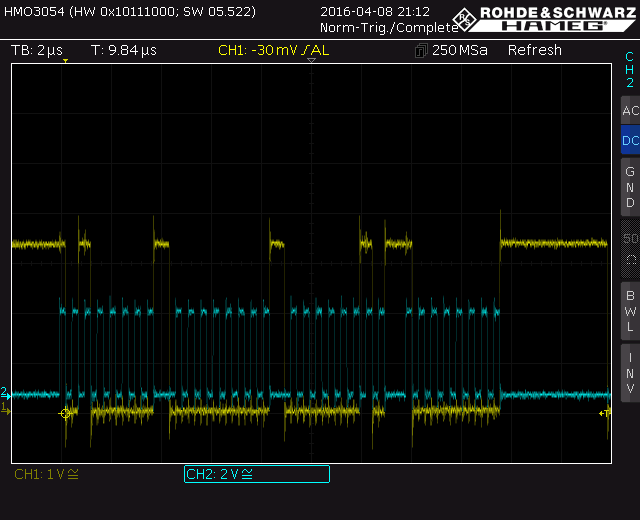

Wenn ich im Beispiel SPIOutLongD($01400005) mache, wird bei Order LSB das Longword korrekt ausgegeben, das ergibt dann $A0000280 . Bei Order MSB sollte es $01400005 sein, es wird aber $05004001 gesendet. Oder verstehe ich da was falsch ?

golf


// über SPI-Treiber

Import SPI_D;

SPIorderD = MSB; // SPIorderD = LSB;
SPImodeD = 0;
SPIprescD = 1;
SPI_SSD = PortD, 4;

....

HL := $01400005;
SPIoutLongD(HL);



// über Bit-Bang

excl (AD4350LE); // // LE auf Low

HL := $01400005; // InitAD4350ArrayFrac1[1];
bitz:=31; // Bitzähler, 32 relevante Bits werden gesendet
repeat
AD4350Data := bit(HL,(bitz));
incl (AD4350Clk);//
excl (AD4350Clk);//
dec (bitz);
until bitz=255;

incl (AD4350LE); // LE auf High

Hallo Golf,

tolles Projekt.
Zu SPI-order:
das betrifft nur das einzelne Byte beim Senden.
msBit zuerst oder lsBit zuerst.

Fan

Hallo AVRFan,
ok, dann habe ich das doch falsch verstanden. Ich dachte, wenn da ein Longword gesendet wird, daß sich das MSB dann auf das Longword bezieht und nicht nur auf Einzelbytes. So werden die mir bekannten ICs auch programmiert. Aber was solls, ich hab eine funktionierende Lösung gefunden und die Hardware läuft wie geplant.

Hallo Miparo,
ja, als ich das gelesen hab mit der Unterstützung für den W5200, hab ich da gleich welche bestellt und in dem Projekt nun getestet. Der W5200 gefällt mir besser als der W5100. Ich verwende den Treiber ohne Processes, funktionierte hier auf Anhieb, danke.

golf

Hallo Nambela,
sorry, it´s no open source project. i designed it for a company.

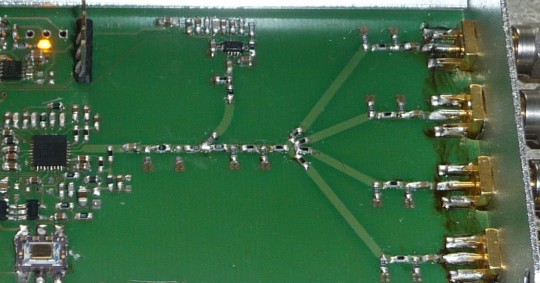

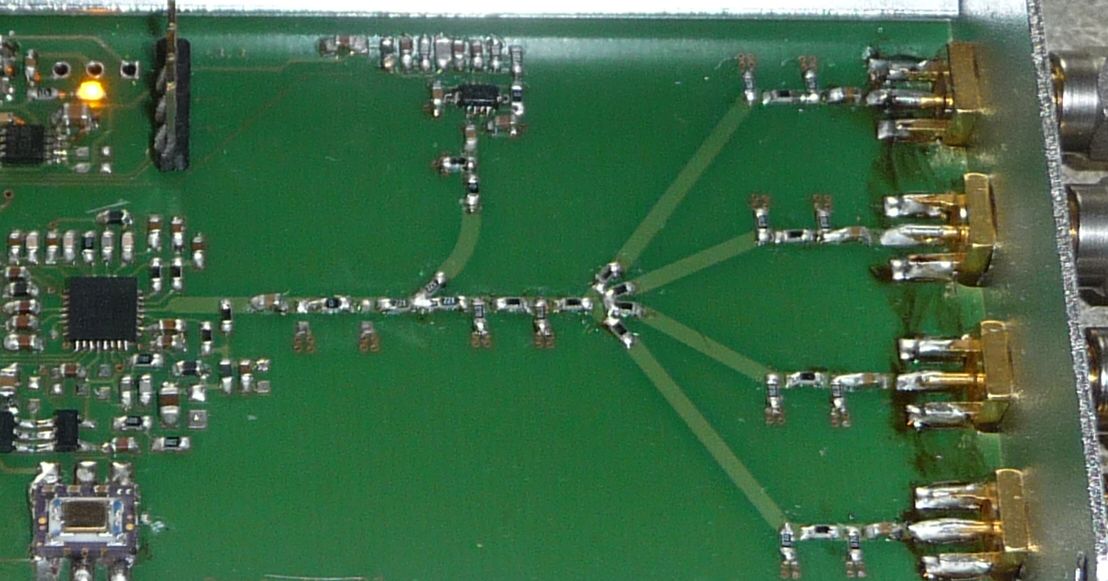

but it´s a easy design. pcb 0.8 mm Fr4, rf-track 1.397 mm. at the output a 4x splitter and a AD8319 for power measurement. this all was for a BITE-system.

golf
