Hallo @ all,

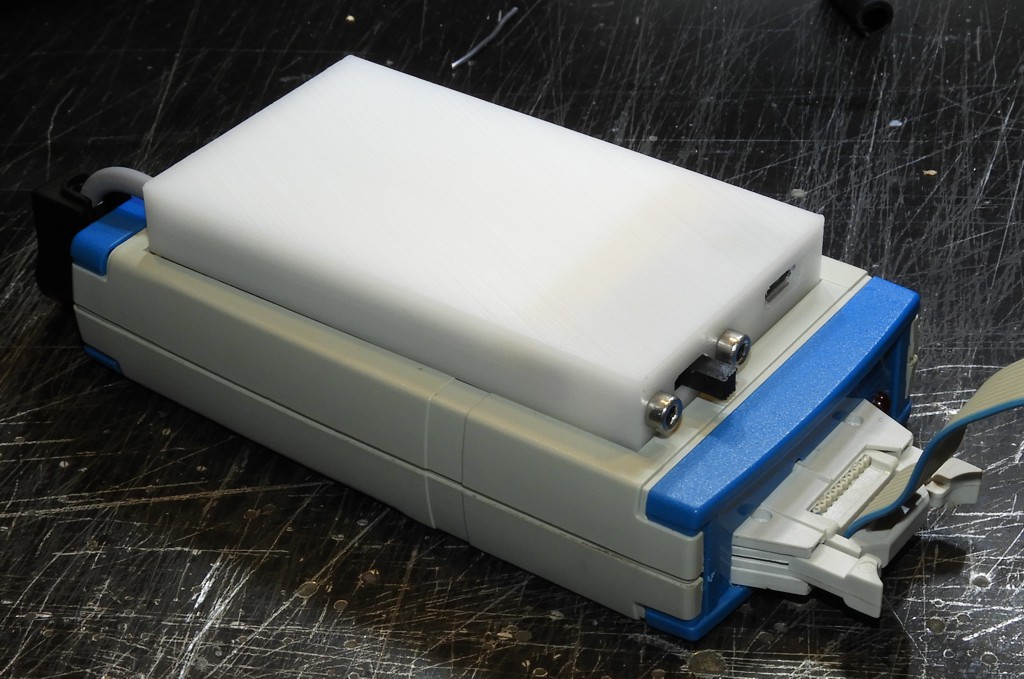

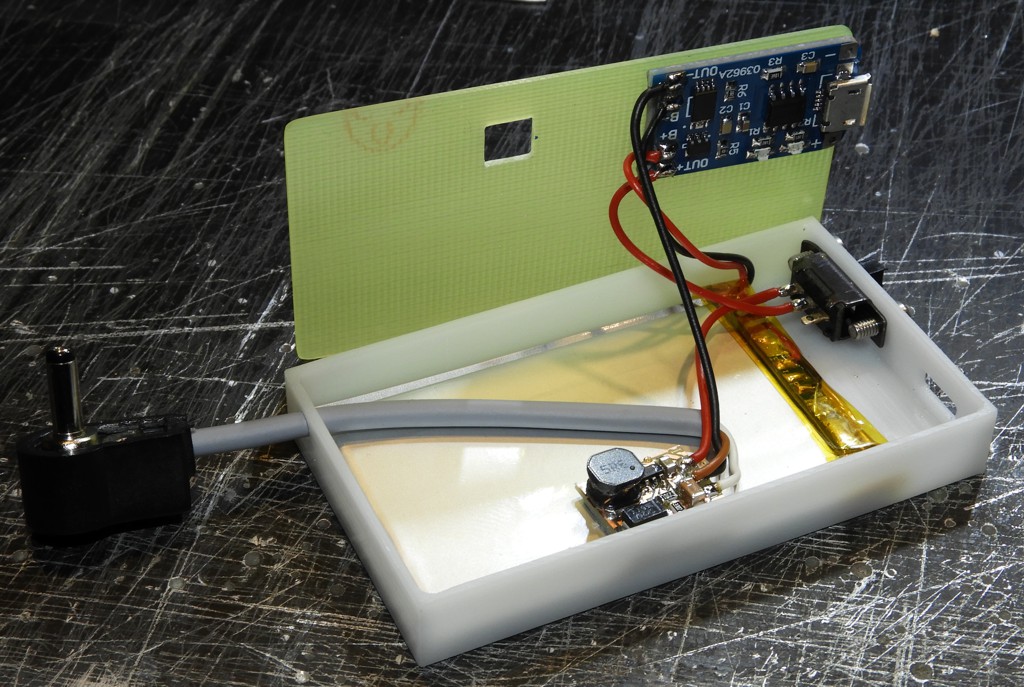

nachdem ich immer mehr Schaltungen mit XMegas baue und mein mobiler UPP-2-Programmer bei 3.3V fast nicht aus der Zielschaltung versorgt werden kann (man sieht am Display so gut wie nichts mehr), hab ich mir einen Akku-Rucksack gebaut. Bestehend aus einem 600mAh LiPo-Akku, einem ebay-LiPo-Lademodul mit dem TP4056 und einem StepUp (auf 8V) mit dem SX1308. Funktioniert hervorragend :)

Gruss
Harry
Attachments
Hab meinen UPP-2 getunt
Filename: UPP2_1.jpg
Filesize: 209.62 KB
Title:
Download counter: 160
Hab meinen UPP-2 getunt
Filename: UPP2_2.jpg
Filesize: 167.11 KB
Title:
Download counter: 147
miparo
Administrator
Avatar
Gender:
Location: Germany
Age: 58
Posts: 959
Registered: 09 / 2007
Subject:

Re: Hab meinen UPP-2 getunt

 ·  Posted: 04.01.2018 - 17:26  ·  #2
Hi Harry,
das sieht gut aus :)

Das mit dem Step-Up Wandler im UPP soll wohl bei einen Redesign mal behoben werden.
Zu der Zeit, wo der UPP entsanden ist, da war noch 5 Volt angesagt.
Wobei der UPP aber 3V3 Schaltung bis ca. 150 mA schafft ?
Man muss immer darauf achten, das der UPP VCC auch nur die CPU versorgt und nicht das ganze andere gedöns dann hat man mit dem UPP auch keine Probleme.

miparo
Harry
Moderator
Avatar
Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2134
Registered: 03 / 2003
Subject:

Re: Hab meinen UPP-2 getunt

 ·  Posted: 04.01.2018 - 17:37  ·  #3
Hallo miparo,

der UPP-2X hat doch eh einen eingebauten Akku, das Redesign ist also schon lange erfolgt. Ich kann mir nur nicht immer einen neuen leisten ;).

Wie menst du das mit "Wobei der UPP aber 3V3 Schaltung bis ca. 150 mA schafft"? Der UPP-2 kann zwar extern versorgt werden, aber da wo ich ihn einsetze gibt es keine Steckdose, also muß ich ihn durch die Zielschaltung versorgen und das funktioniert bei 3.3V nicht.

Achja das Gehäuse hab ich aus einem POM-Block gefräst :D

Gruss
Harry
miparo
Administrator
Avatar
Gender:
Location: Germany
Age: 58
Posts: 959
Registered: 09 / 2007
Subject:

Re: Hab meinen UPP-2 getunt

 ·  Posted: 04.01.2018 - 19:34  ·  #4
stimmt . Ich war mit UPP-2 und UPP-2X etwas durcheinander. :angel11:
