ISP-3X und XMega32E5



Harry offline
PowerUser
Avatar
Gender: male
Location: GERMANY  zwischen Augsburg und Ulm
Age: 55
Posts: 1656
Registered: 03 / 2003
Private message
Subject: ISP-3X und XMega32E5  -  Posted: 25.06.2020 - 09:56   -
Hallo Zusammen,

ich habe gerade das erste mal einen XMega-E5 in Betrieb genommen und Probleme:
- die ersten Male kam ein Verify-Error --> PDI-Speed auf LOW gestellt
- irgendwann hat er dann 2..3x geflash und das Programm lief
- zwischendrin mußte ich aber immer mal wieder die Schaltung stromlos machen
- momentan geht nichts mehr: TimeOut error! Target Connected?

Der Reset ist mit 1µF/4.7K beschaltet.

Am SerPortC0 ist ein GPS-Empfänger angeschlossen, der natürlich ohne wenn-und-aber Daten sendet. Könnte das ein Problem sein?

Irgendwelche Ideen?

Gruss
Harry
Elektronik arbeitet mit Rauch - wenn man den Rauch raus läßt, funktioniert es nicht mehr.
Electronics works with smoke - if you let the smoke out, it works no longer.
This post has been edited 1-times. Last edit: 25.06.2020 - 09:59 by Harry.
go down go up
Harry offline
PowerUser
Avatar
Gender: male
Location: GERMANY  zwischen Augsburg und Ulm
Age: 55
Posts: 1656
Registered: 03 / 2003
Private message
Subject: Re: ISP-3X und XMega32E5  -  Posted: 25.06.2020 - 10:36   -
Ok vergeßt es, ich habs gefunden: mit 100nF/4.7K am Reset geht es.

Harry
Elektronik arbeitet mit Rauch - wenn man den Rauch raus läßt, funktioniert es nicht mehr.
Electronics works with smoke - if you let the smoke out, it works no longer.
go down go up
rh offline
Administrator
Avatar
Gender: male
Location: GERMANY  Germany
Age:
Posts: 5504
Registered: 03 / 2002
Homepage Private message
Subject: Re: ISP-3X und XMega32E5  -  Posted: 25.06.2020 - 17:59   -
:aerger: Hallo Harry
1uF am Reset? ?
Ein Horror wert
rolf
Cars don't buy cars -- Autos kaufen keine Autos.
Henry Ford
go down go up
Harry offline
PowerUser
Avatar
Gender: male
Location: GERMANY  zwischen Augsburg und Ulm
Age: 55
Posts: 1656
Registered: 03 / 2003
Private message
Subject: Re: ISP-3X und XMega32E5  -  Posted: 26.06.2020 - 12:31   -
Hi Rolf,

naja 470nF und 10K (ok 2 parallel) sind auch ned viel besser ;)
Ich hab jetzt erstmals nur R/C beschaltet, bisher nur nach deinem Plan und da hat 1µF und 2x 4.7K immer funktioniert.

Harry

Edit Gunter:

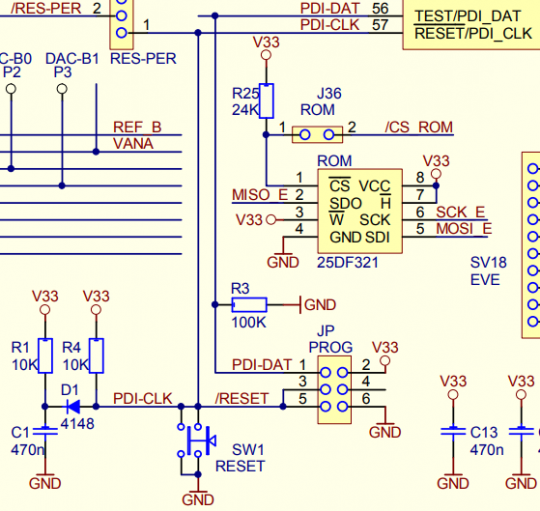

@rh: die Schaltung stammt vom A3/A4-Evaluation-Board
You must be logged in or your permissions are to low to see this Attachment(s).
Elektronik arbeitet mit Rauch - wenn man den Rauch raus läßt, funktioniert es nicht mehr.
Electronics works with smoke - if you let the smoke out, it works no longer.
This post has been edited 1-times. Last edit: 26.06.2020 - 12:37 by Gunter.
go down go up
Thomas.AC offline
Benutzer
Avatar
Gender: n/a
Location: n/a
Age: 39
Posts: 265
Registered: 07 / 2013
Private message
Subject: Re: ISP-3X und XMega32E5  -  Posted: 26.06.2020 - 23:37   -
Hallo,
die Schaltung macht keine Probleme, da C1 470nF immer aufgeladen ist und durch das clk Signal nicht umgeladen werden muss, weil die Diode das Entladen von C1 verhindert. Die 470nF sind quasi unsichtbar.

Ich glaube die Diode und C1 sollen positive Spannungsspitzen abfangen, da bei den atmegas wegen dem high voltage programmiermodus intern keine esd diode am reset pin gegen vcc existiert.
Bin mir aber nicht sicher. Wäre dann hier im Fall xmega überflüssig.

Gruß
This post has been edited 2-times. Last edit: 26.06.2020 - 23:52 by Thomas.AC.
go down go up
Harry offline
PowerUser
Avatar
Gender: male
Location: GERMANY  zwischen Augsburg und Ulm
Age: 55
Posts: 1656
Registered: 03 / 2003
Private message
Subject: Re: ISP-3X und XMega32E5  -  Posted: 27.06.2020 - 14:59   -
Danke für die Erklärung und noch eine Frage: Von was hängt es ab, wenn ein XMega via PDI nur Slow-Speed programmierbar ist?

Harry
Elektronik arbeitet mit Rauch - wenn man den Rauch raus läßt, funktioniert es nicht mehr.
Electronics works with smoke - if you let the smoke out, it works no longer.
go down go up
Thomas.AC offline
Benutzer
Avatar
Gender: n/a
Location: n/a
Age: 39
Posts: 265
Registered: 07 / 2013
Private message
Subject: Re: ISP-3X und XMega32E5  -  Posted: 27.06.2020 - 19:11   -
Die maximale Geschwindigkeit zum Programmieren hängt maßgeblich vom Innenwiderstand des Programmiergeräts und der Kapazität am reset pin ab. Innenwiderstand und Kapazität bilden einen Tiefpass. Die Grenzfrequenz ist 1/(2 pi R C). Für digitale Signale sollte diese 10 mal höher sein.
Beispiel Innenwiderstand 100Ohm, Kapazität 100nF ergibt 15kHz. Programmieren ist dann mit 1,5kHz möglich.

Gruß
go down go up
