LCDGraphic Column-Mode: Internal Assembler Error

Harry

Moderator

Geschlecht:
Herkunft: zwischen Augsburg und Ulm
Alter: 60
Beiträge: 2155
Dabei seit: 03 / 2003

Betreff:

LCDGraphic Column-Mode: Internal Assembler Error

· Gepostet: 12.11.2020 - 14:27 Uhr · #1

Hallo,

wenn ich ein Display wie folgt definiere, kommt ein internal Assembler Error 4744:

Code

  LCDGraphic     = 320,240, 8;              { Display 320 x 240                }
  LCDgraphMode   = column, iData;
  DefCharSet     = 'Graphchars.pchr';
  GViewports     = 1, iData;
  TGraphStr      = 32;

Wenn das Display kleiner 256 Pixel definiert ist, geht es.
Den Y-Wert kann ich >255 Pixel definieren, da kommt kein Fehler!

Hier wird der Wert 320 angemeckert:

Code

SYSTEM._L0129:
                        PUSH      _ACCCLO
                        PUSH      _ACCCHI
                        LDI       _ACCAHI, 0
                        MOV       _ACCA, _ACCALO
                        RCALL     SYSTEM._GraphOut
                        LDI       _ACCDLO, 80h
                        LDI       _ACCELO, 320

Wieso darf ich keine Displaybreite >255 Pixel definieren? Im ReadOnly-Mode geht es doch auch.

Gruss
Harry

pvs-deck

PowerUser

Geschlecht:
Alter: 54
Beiträge: 1344
Dabei seit: 02 / 2009

Betreff:

Re: LCDGraphic Column-Mode: Internal Assembler Error

· Gepostet: 12.11.2020 - 17:05 Uhr · #2

Hallo Harry,

ich nutze 256,64,8

Code

// LCD-Display-Daten
  LCDGraphic             = 256, 64, 8;      { x-pix, y-pix, accesswidth        }
  LCDgraphMode           = Readonly, iData;
  DefCharSet             = 'PVSGraphchars.pchr';
  GViewports             = 1, iData;        { logical ViewPorts, scalings      }
  TGraphStr              = 44;

Thorsten

Harry

Moderator

Geschlecht:
Herkunft: zwischen Augsburg und Ulm
Alter: 60
Beiträge: 2155
Dabei seit: 03 / 2003

Betreff:

Re: LCDGraphic Column-Mode: Internal Assembler Error

· Gepostet: 12.11.2020 - 17:10 Uhr · #3

Hallo Thorsten,

ja readonly geht das ja auch, aber mit column nicht

@all: Kennt jemand ein einfach ansteuerbares, bezahlbares Display mit der Auflösung oder größer und >4" Diagonale?

Gruss
Harry

PS: Vielen, vielen Dank

....... meine letzte PM könntest mir noch beantworten.

Merlin

Administrator

Geschlecht:
Alter: 25
Beiträge: 1474
Dabei seit: 03 / 2005

Betreff:

Re: LCDGraphic Column-Mode: Internal Assembler Error

· Gepostet: 12.11.2020 - 18:23 Uhr · #4

The reason the compiler complains is because the program is trying to load a value greater than 255 to an 8 bit register ACCELO. Clearly a compiler or driver bug. Can you you create the display as 240 by 320 and rotate the viewport by 90 degrees?

Harry

Moderator

Geschlecht:
Herkunft: zwischen Augsburg und Ulm
Alter: 60
Beiträge: 2155
Dabei seit: 03 / 2003

Betreff:

Re: LCDGraphic Column-Mode: Internal Assembler Error

· Gepostet: 12.11.2020 - 20:48 Uhr · #5

Hello Merlin,

no that doesn't work. Addressing the memory is complicated enough as it is. If necessary, I'll have to get another display.
Unfortunately I have 4 of these displays here, with LED lighting and touch.

Harry

rage

Benutzer

Geschlecht: keine Angabe
Alter: 65
Homepage: processanalytik.de
Beiträge: 237
Dabei seit: 02 / 2007

Betreff:

Re: LCDGraphic Column-Mode: Internal Assembler Error

· Gepostet: 13.11.2020 - 19:24 Uhr · #6

Hey Harry,

ich benutze für mein DAB-Radio das hier

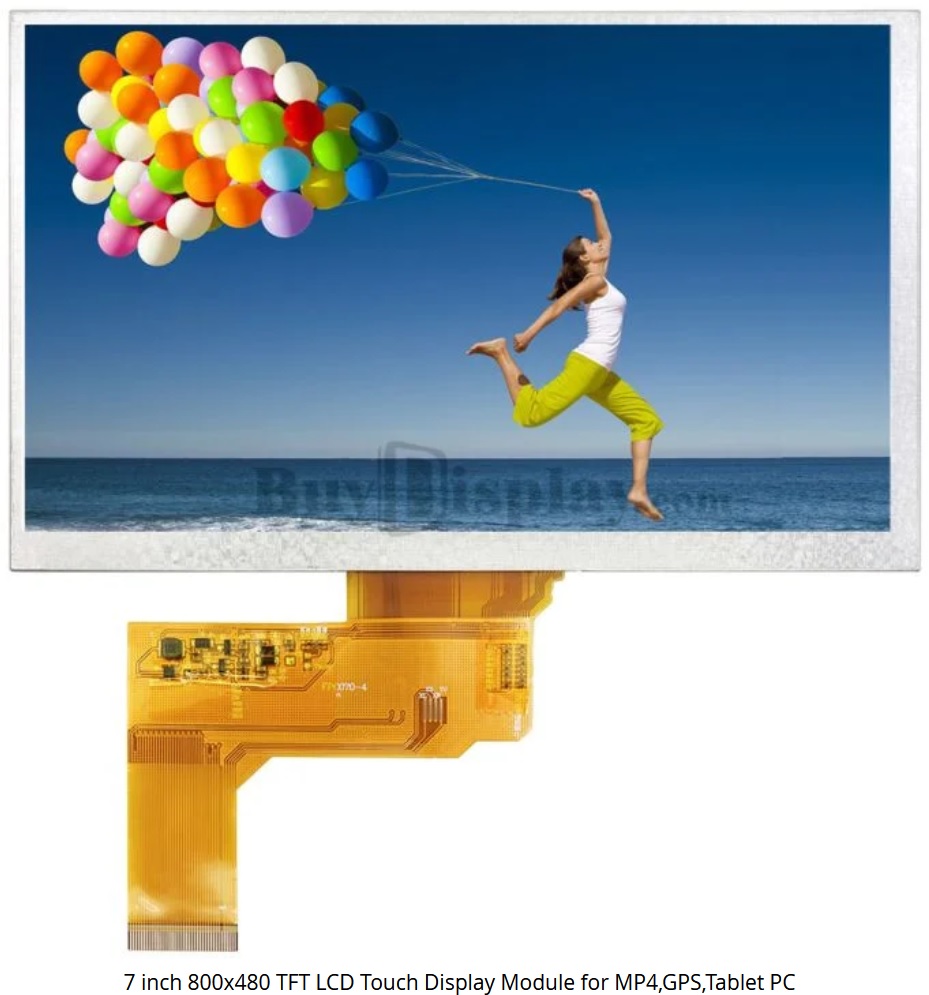

7"TFT LCD Touch Screen Display Module 800x480 for MP4.
Aber ebend nicht mit den AvrCo-Grafiksystem sondern mit dem Eve-Treiber.

cu Ralf

Der an diesem Beitrag angefügte Anhang ist entweder nur im eingeloggten Zustand sichtbar oder die Berechtigung Deiner Benutzergruppe ist nicht ausreichend.

Harry

Moderator

Geschlecht:
Herkunft: zwischen Augsburg und Ulm
Alter: 60
Beiträge: 2155
Dabei seit: 03 / 2003

Betreff:

Re: LCDGraphic Column-Mode: Internal Assembler Error

· Gepostet: 13.11.2020 - 21:32 Uhr · #7

Hallo Ralf,

sehe ich das richtig, daß der FT800 aber nicht auf dem Display drauf ist? Du hast also selber eine Platine damit gemacht? Ich brauche ein Display, XMega256, SD-Karte und LAN (oder einen zugänglichen SPI-Port).
Du hast nicht zufälligerweise eine übrige Platine mit Display, das ich verwenden könnte? Ok in den FT müßte ich mich wieder einarbeiten, das ist schon lange her

Gruss
Harry

Harry

Moderator

Geschlecht:
Herkunft: zwischen Augsburg und Ulm
Alter: 60
Beiträge: 2155
Dabei seit: 03 / 2003

Betreff:

Re: LCDGraphic Column-Mode: Internal Assembler Error

· Gepostet: 18.11.2020 - 16:22 Uhr · #8

Mein Display läuft, den Fehler verrate ich nicht ..... war zu blöd

..... ok später, wenn ich den Code einstelle.

Trotzdem wäre es gut, wenn man column >255 Pixel horizontal nutzen könnte. Zum Glück arbeitet mein Display mit readonly.

Gruss
Harry

LCDGraphic Column-Mode: Internal Assembler Error
