Subject:

DS1302

· Posted: 14.10.2021 - 19:25 · #1

Hallo, ich habe mir so ein fertiges Modul gekauft
dann den DS1302 und das Quqrz runter geholt und auf meine Platine
eingelötet. Betrieb mit 3,3Volt

https://www.reichelt.de/entwic…rch=DS1302

Nach 2 Tage habe ich 1 Minute unterschied (-1min) als die aktuelle Urzeit.
Ist das normal oder liegt das an was anderen ? Oder ist der DS1302 zu billig ?

Gruß Frank

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2135
Registered: 03 / 2003

Subject:

Re: DS1302

· Posted: 14.10.2021 - 19:49 · #2

Hallo Frank,

mach mal ein Foto von der Platine. Normalerweise wird der Quarz mit einem Kondensator abgestimmt. Schau mal ins Datenblatt.

Gruss
Harry

Hier stehts drin: Application Note 58: Crystal Considerations for Dallas Real-Time Clocks

Attachments


Filename:	DS1307_xtal.pdf
Filesize:	129.86 KB
Title:
Download counter:	61

TheBeginner

Schreiberling

Gender: n/a
Location: Wunsiedel Bayern
Age: 67
Posts: 770
Registered: 06 / 2013

Subject:

Re: DS1302

· Posted: 14.10.2021 - 19:55 · #3

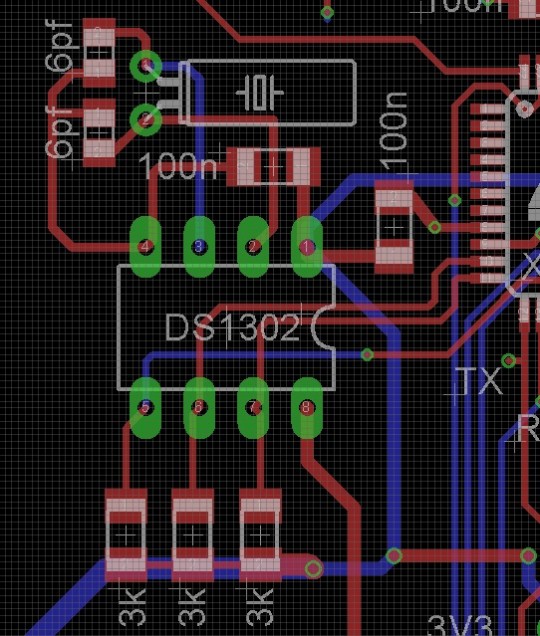

Hallo Harry, ich habe zwar 2 mal Kondensatoren vorgehen, aber
nicht Bestückt. Auf dieser Test Platine waren auch keine drauf.

Gruß Frank

Attachments


Filename:	DS1302.jpg
Filesize:	179.6 KB
Title:
Download counter:	122

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2135
Registered: 03 / 2003

Subject:

Re: DS1302

· Posted: 14.10.2021 - 19:59 · #4

Manche RTCs kann man auch (bedingt) per Register abstimmen .... den DS1302 kenne ich jetzt aber nicht.

Moment, wenn die RTC langsamer läuft, ist der Quarz zu langsam .... ein Kondensator macht es noch langsamer. Anderen Quarz nehmen?
