4,3-7 Zoll BT818 Display

· Posted: 27.10.2021 - 10:00 · #1

Guten Morgen,

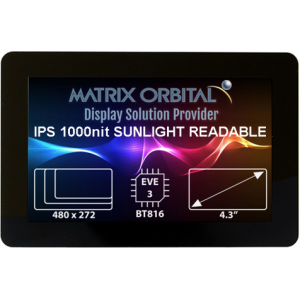

ich habe eine Miniplatine layoutet mit der ein 4,3" (480*272), ein 4,3" (800*480) und ein 7" (800*480) Display betrieben werden kann. Passend dazu lassen wir uns einschraubbare Frontplatten fertigen, so ähnlich wie im Bild von MO, nur nicht zum einkleben sondern mit 4 M3 Stehbolzen. Das Einkleben funktioniert nicht wirklich gut über lange Zeit, deshalb auch der Selbstbau. Da natürlich so eine Miniserie mit 10 Stück nicht unbedingt günstig ist, ist meine Frage hat jemand Bedarf an einer solchen Lösung?.

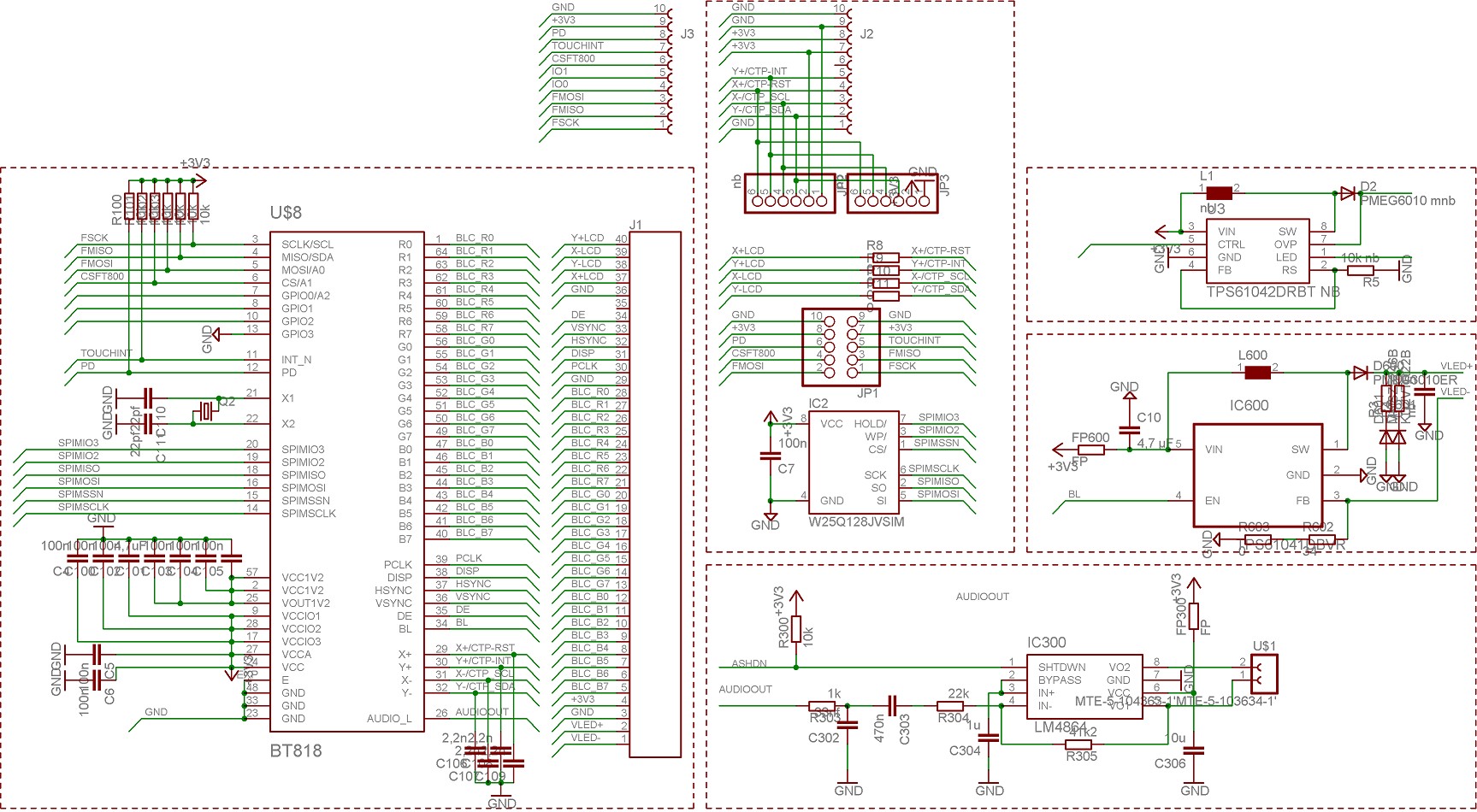

Die Hardware sieht wie folgt aus. Der BT818-Chip, LED-Beleuchtung, Audioverstärker 1 Watt, Touchinterface mit resitiven Touchinterface (Kapazitiv ist auch möglich, dann muß ein BT817 bestückt werden), 16 MB FLASH-Speicher für Grafiken, Schriften, Animationen und Sounds. SPI-Interface für den Zugriff vom Prozessor.

cu Ralf

Attachments


Filename:	EVE3x-43G-IPS_600x600-300x300.png
Filesize:	79.96 KB
Title:	Beispiel
Download counter:	171


Filename:	BT818-50%.jpg
Filesize:	398.78 KB
Title:
Download counter:	191

pvs-deck

PowerUser

Gender:
Age: 53
Homepage: pvs-deck.de
Posts: 1341
Registered: 02 / 2009

Subject:

Re: 4,3-7 Zoll BT818 Display

· Posted: 27.10.2021 - 14:20 · #2

Hallo Ralf,

das könnte für ein kleines Projekt von mir ganz gut sein. Hast Du Maße / Zeichnungen von der Frontplatte?

Ich habe immer wieder Anwendungen, bei dem ein Touchdisplay sehr praktisch wäre, aber die fertigen Indistrie-Touchpanels sind preislich viel zu hoch für kleine Praktische Lösungen. Ich kenn mich halt mit den BT818 überhaupt nicht aus, da muss ich mich komplett einarbeiten.

Thorsten

rage

Benutzer

Gender: n/a
Age: 65
Homepage: processanalytik.de
Posts: 237
Registered: 02 / 2007

Subject:

Re: 4,3-7 Zoll BT818 Display

· Posted: 27.10.2021 - 14:44 · #3

Hallo Thorsten,

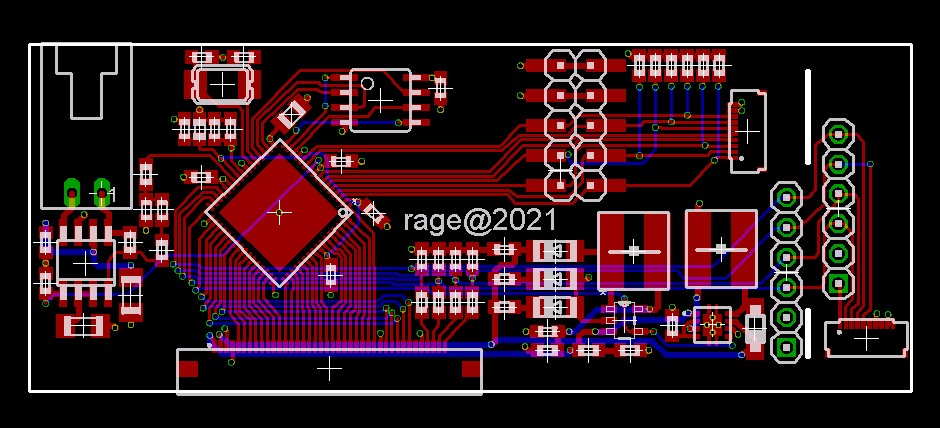

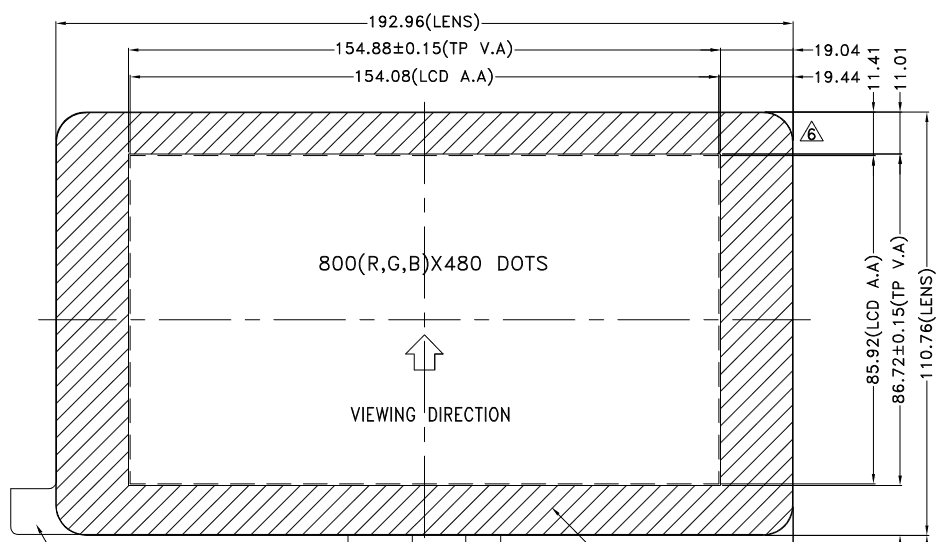

geplant habe ich das so, hier sind die 4 Stehbolzen noch nicht eingezeichnet. Die Platine wird dann hinten auf das Display geklebt und geht mit einem 10 poligen Flachbandkabel zur Platine, ein FPC habe ich mit eingeplant.
Das Einarbeiten geht recht schnell, es gibt vom Hersteller ein Tool da kann man recht fix ohne Hardware Screens erstellen.

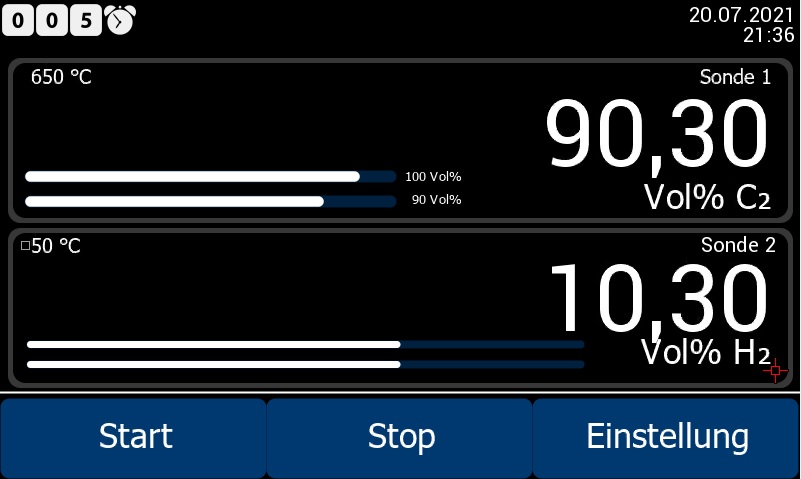

Der Screenshot basiert auf dem Source

Code

CLEAR(1, 1, 1)
vertEX_FORMAT(0)
CMD_SETBITMAP(0x800000 | 12320, COMPRESSED_RGBA_ASTC_4x4_KHR, 32, 32)
BEGIN(BITMAPS)
VERTEX2II(2, 4)
END

CMD_SETBITMAP(0x800000 | 12320, COMPRESSED_RGBA_ASTC_4x4_KHR, 32, 32)
BEGIN(BITMAPS)
VERTEX2II(36, 4)
END

CMD_SETBITMAP(0x800000 | 12480, COMPRESSED_RGBA_ASTC_4x4_KHR, 32, 32)
BEGIN(BITMAPS)
VERTEX2II(70, 4)
END

CMD_SETBITMAP(0x800000 | 12640, COMPRESSED_RGBA_ASTC_4x4_KHR, 32, 32)
BEGIN(BITMAPS)
VERTEX2II(104, 4)
END

CMD_SETFONT2(1,4096,0)
CMD_SETFONT2(2,12288,0)
CMD_SETFONT2(4,20480,0)
CMD_SETFONT2(5,28672,0)
CMD_ROMFONT(3,34)

CMD_TEXT(795, 002, 28, OPT_RIGHTX, "20.07.2021")
CMD_TEXT(795, 022, 28, OPT_RIGHTX, "21:36")

#CMD_TEXT(5, 55, 5, 0, "T: I:26 °C S1: 495 °C S:2 70 °C S3: 234 °C S4:55 °C ")

BEGIN(LINES)
LINE_WIDTH(16)
VERTEX2F(000, 800)
VERTEX2F(12800, 800)
END

COLOR_RGB(55, 55, 55)
LINE_WIDTH(200)
BEGIN(RECTS)
VERTEX2f(20, 70)
VERTEX2f(780, 210)
END()
COLOR_RGB(255, 255, 255)

COLOR_RGB(0, 0, 0)
LINE_WIDTH(200)
BEGIN(RECTS)
VERTEX2f(25, 75)
VERTEX2f(775, 205)
END()

COLOR_RGB(255, 255, 255)

CMD_TEXT(770, 63, 4, OPT_RIGHTX, "Sonde 1")
CMD_TEXT(30, 63, 4, 0, "650 °C")

CMD_TEXT(770, 80, 3, OPT_RIGHTX, "90,30")
CMD_TEXT(770, 175, 2, OPT_RIGHTX, " Vol% C₂")
CMD_PROGRESS(30, 170, 360, 12, OPT_FLAT, 90, 100)

CMD_TEXT(460, 169, 5, OPT_RIGHTX, "100 Vol%")
CMD_PROGRESS(30, 195, 360, 12, OPT_FLAT, 80, 100)
CMD_TEXT(460, 192, 5, OPT_RIGHTX, "90 Vol%")
#zweites Fenster

VERTEX_FORMAT(0)
COLOR_RGB(55, 55, 55)
LINE_WIDTH(200)
BEGIN(RECTS)
VERTEX2f(20, 240)
VERTEX2f(780, 375)
END()

COLOR_RGB(0, 0, 0)
LINE_WIDTH(200)
BEGIN(RECTS)
VERTEX2f(25, 245)
VERTEX2f(775, 370)
END()
COLOR_RGB(255, 255, 255)

CMD_TEXT(775, 232, 28, OPT_RIGHTX, "Sonde 2")

CMD_TEXT(770, 245, 3, OPT_RIGHTX, "10,30")
CMD_TEXT(770, 330, 2, OPT_RIGHTX, " Vol% H₂")
CMD_TEXT(030, 232, 4, 0, "50 °C")

CMD_PROGRESS(030, 340, 550, 08, OPT_FLAT, 10, 15)

CMD_PROGRESS(030, 360, 550, 08, OPT_FLAT, 10, 15)

COLOR_RGB(255, 255, 255)
BEGIN(LINES)
LINE_WIDTH(16)
VERTEX2F(000, 392)
VERTEX2F(800, 392)
END

CMD_BUTTON(000, 398, 266, 80, 2, OPT_FLAT, "Start")
CMD_BUTTON(266, 398, 266, 80, 2, OPT_FLAT, "Stop")
CMD_BUTTON(532, 398, 266, 80, 2, OPT_FLAT, "Einstellung")

Attachments


Filename:	ggmdcmdjfhaohojf.png
Filesize:	44.06 KB
Title:
Download counter:	174


Filename:	PLT.jpg
Filesize:	131.02 KB
Title:
Download counter:	172


Filename:	Screen.jpg
Filesize:	71.95 KB
Title:
Download counter:	176

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2135
Registered: 03 / 2003

Subject:

Re: 4,3-7 Zoll BT818 Display

· Posted: 29.10.2021 - 12:30 · #4

Hallo Ralf,

bist jetzt fertig damit? Schöne Sache, die gefällt mir sehr gut und ist auch deutlich kleiner, als die andere

Platine.
Wenn du klebbare Stehbolzen brauchst, schick mir ne Zeichnung.

Gruss
Harry

rage

Benutzer

Gender: n/a
Age: 65
Homepage: processanalytik.de
Posts: 237
Registered: 02 / 2007

Subject:

Re: 4,3-7 Zoll BT818 Display

· Posted: 01.11.2021 - 15:06 · #5

Hallo Harry,

ja ich habe vor die in den nächsten Tagen in die Fertigung zu geben. Wenn niemand mehr einen Wunsch äußert, dann bleibt das so.

Quote

ist auch deutlich kleiner, als die andere

Platine.

Nun ja, das hier ist nur eine Displaysteuerung, das was ich Dir geschickt habe, ist eine ganz andere Hausnummer.

Quote

Wenn du klebbare Stehbolzen brauchst, schick mir ne Zeichnung.

Das macht gleich der Produzent der Frontplatte mit.

Gruß Ralf

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2135
Registered: 03 / 2003

Subject:

Re: 4,3-7 Zoll BT818 Display

· Posted: 01.11.2021 - 15:41 · #6

Hi Ralf,

für was ist diese Platine gedacht? Zur Software-Entwicklung? Externe Anschlüsse gibts ja eher wenig.
Aber ja ich hätte gerne eine davon

Gruss
Harry

rage

Benutzer

Gender: n/a
Age: 65
Homepage: processanalytik.de
Posts: 237
Registered: 02 / 2007

Subject:

Re: 4,3-7 Zoll BT818 Display

· Posted: 02.11.2021 - 14:46 · #7

Hi Harry,

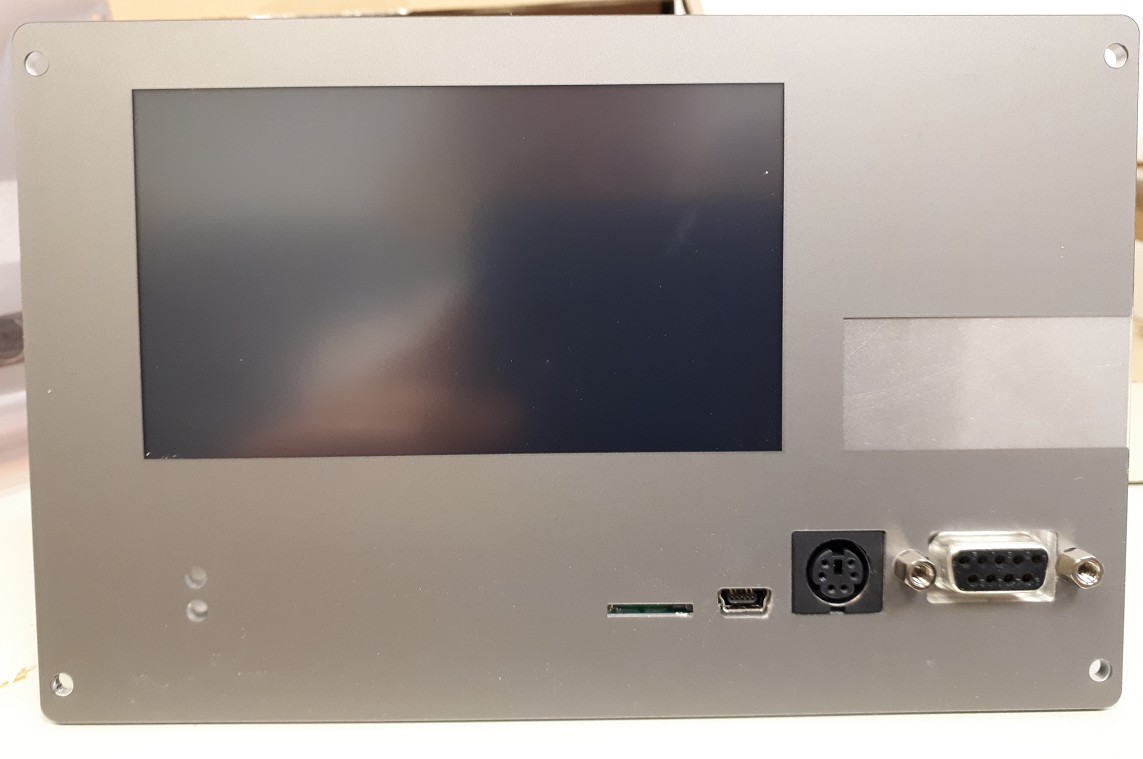

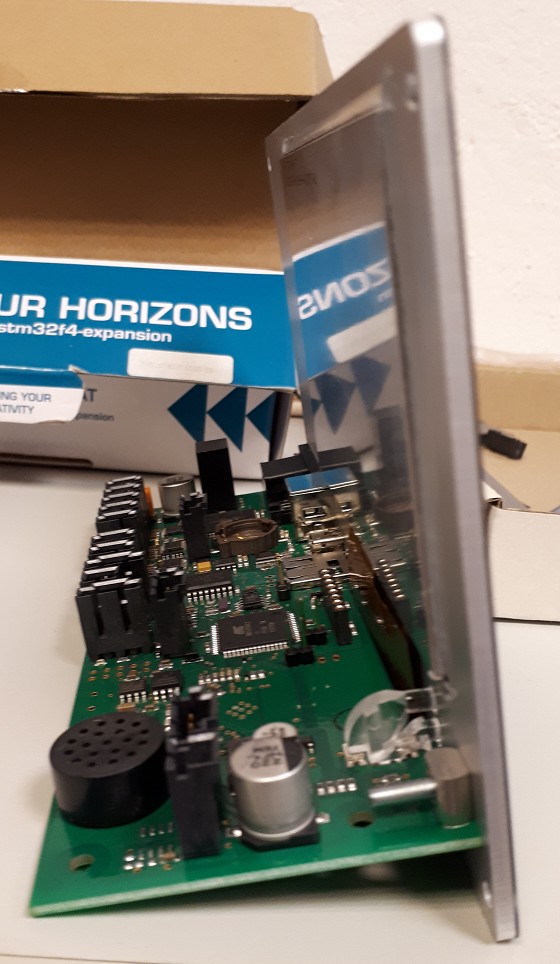

wir benötigen öfters mal ein Display in einem Schrank, oder anderem Gehäuse wo unsere (also die die Du auch hast) Platine nicht montierbar ist, da unsere Konstruktion immer wie in den ersten Bildern ist, egal ob 4,3 oder 7 Zoll Display.

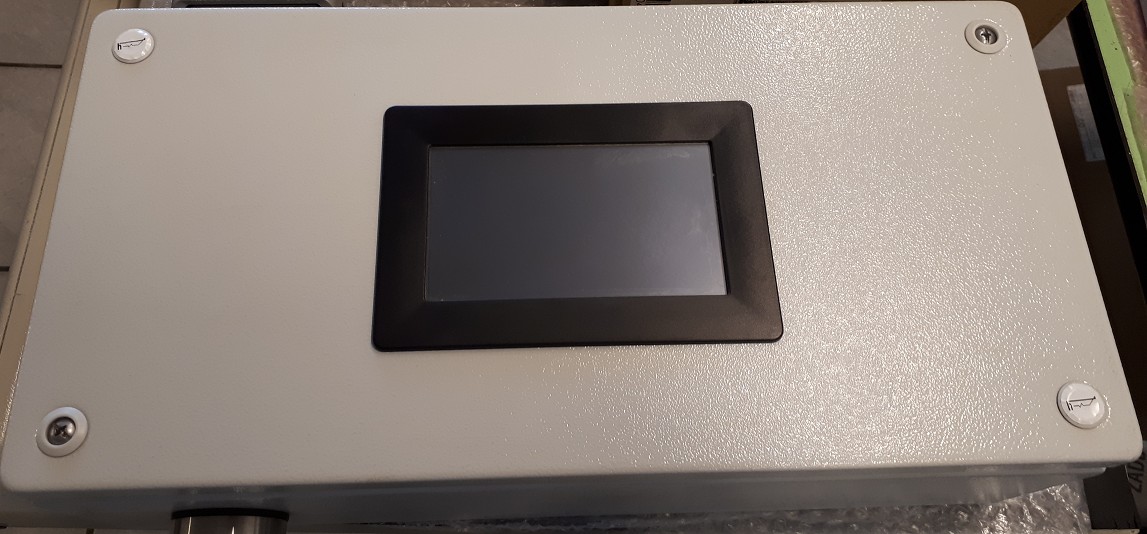

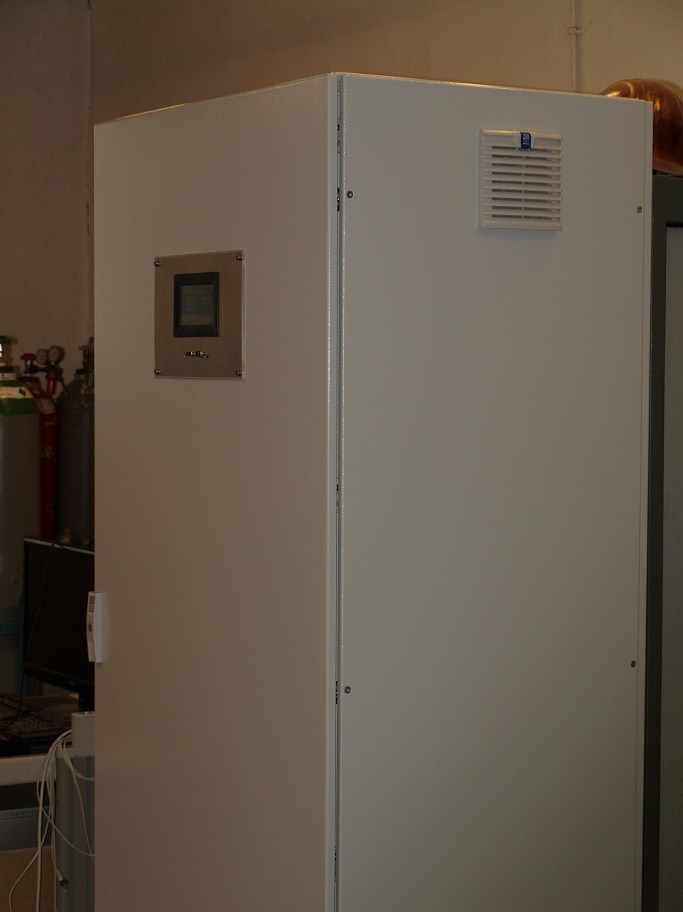

Manchmal müssen die Geräte in Gehäuse wie das dritte und vierten Bild und das kann man nur mit abgesetzten Display realisieren. Und genau dafür ist das.
Dann wird einfach nur ein Kragen weggefräst, 4 Löcher rein Display eingesetzt und angeschraubt. Fertig ist der Lack.

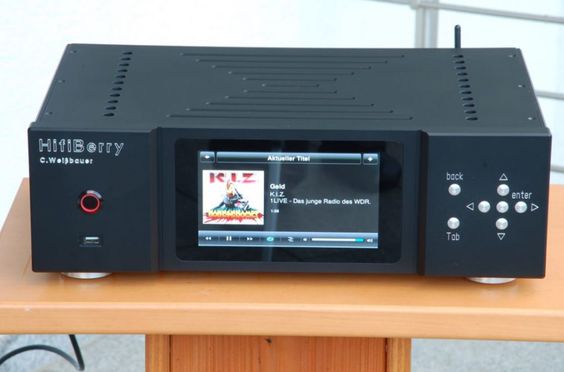

Mein Favorit ist das letzt Bild, so ähnlich wird mein DAB+Receiver.

Quote

Aber ja ich hätte gerne eine davon

Sollst Du haben.
MEin Frage war ja auch in die Richtung gedacht, runde Ecken oder eckige. Dickeren Verstärker als den 1 Watt, für Tastenklick etc.
cu Ralf

Attachments


Filename:	20211102_104408-25%.jpg
Filesize:	105.47 KB
Title:
Download counter:	153


Filename:	20211102_104400-25%.jpg
Filesize:	98.88 KB
Title:
Download counter:	134


Filename:	20211102_104437-25%.jpg
Filesize:	132.26 KB
Title:
Download counter:	139


Filename:	PB210004-25%.jpg
Filesize:	76.84 KB
Title:
Download counter:	145


Filename:	08fea48366d083f2a46d … f2ae.jpg
Filesize:	24.13 KB
Title:
Download counter:	147

Harry

Moderator

Gender:
Location: zwischen Augsburg und Ulm
Age: 59
Posts: 2135
Registered: 03 / 2003

Subject:

Re: 4,3-7 Zoll BT818 Display

· Posted: 02.11.2021 - 17:37 · #8

Hi Ralf,

mir reicht die (bestückte) Platine. Eine Frontplatte brauch ich nicht ..... ist aber glaub ich klar

. Falls du aber noch ein passendes Display hast, würde ich das auch nehmen.
Weißt schon nen Preis?

Gruss
Harry
