Hallo,
ich habe mir 20 Mega328 schicken lassen und gleich auch noch das Datenblatt herunter geladen. Erstmal war ich erstaunt, daß sich die Pins leicht vom Mega8/88 unterscheiden: Es gibt einen GND und einen VCC weniger, dafür 2 Ports mehr. Da ich grad eine ursprünglich mit einem Arduino aufgebaute Schaltung (Nicht von mir!) "normalisieren" will, habe ich mir auch den Schaltplan des Arduino Nano mit Mega328 besorgt. Hier hat der eingesetzte Mega328 das gleiche Pinout wie der Mega8. Also 3x GND und 2x VCC. Nochmal genau nachgeschaut der Arduino-µC ist ein Mega328P und meiner ein Mega328PB .... Was für ein Schwachsinn?
Gruss
Harry
ich habe mir 20 Mega328 schicken lassen und gleich auch noch das Datenblatt herunter geladen. Erstmal war ich erstaunt, daß sich die Pins leicht vom Mega8/88 unterscheiden: Es gibt einen GND und einen VCC weniger, dafür 2 Ports mehr. Da ich grad eine ursprünglich mit einem Arduino aufgebaute Schaltung (Nicht von mir!) "normalisieren" will, habe ich mir auch den Schaltplan des Arduino Nano mit Mega328 besorgt. Hier hat der eingesetzte Mega328 das gleiche Pinout wie der Mega8. Also 3x GND und 2x VCC. Nochmal genau nachgeschaut der Arduino-µC ist ein Mega328P und meiner ein Mega328PB .... Was für ein Schwachsinn?
Gruss
Harry
Attachments
 |
|

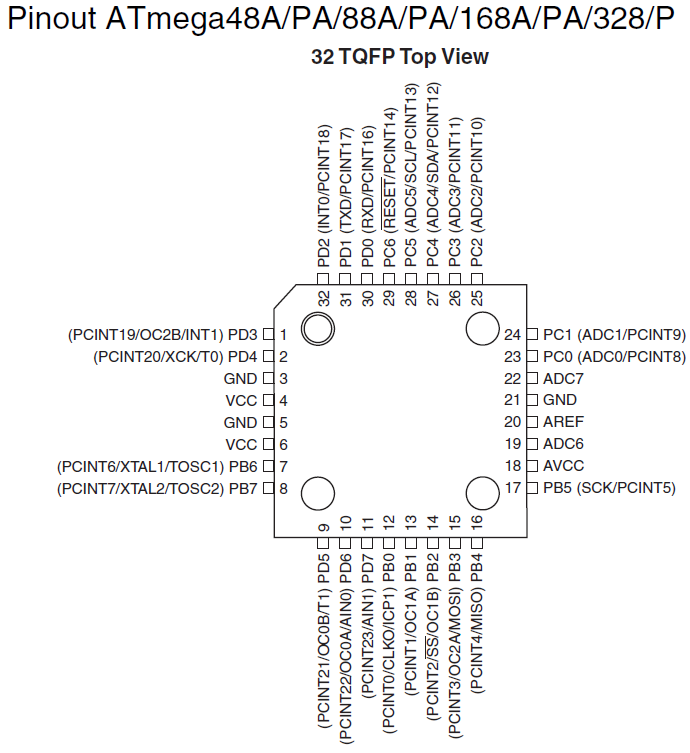

| Filename: | Mega328P.png |
| Filesize: | 74.18 KB |
| Title: | |
| Download counter: | 121 |
|
|

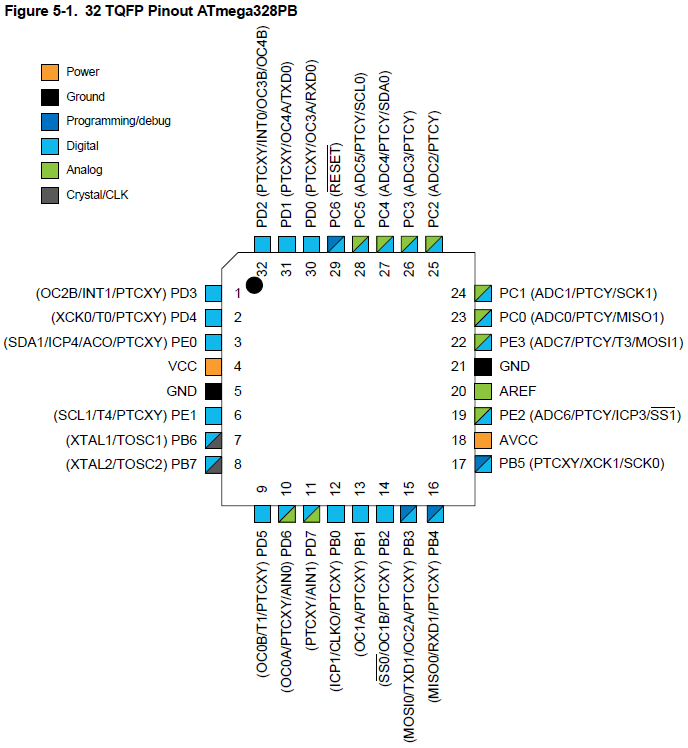

| Filename: | Mega328PB.png |
| Filesize: | 71.29 KB |
| Title: | |
| Download counter: | 121 |
