Guten Tag,

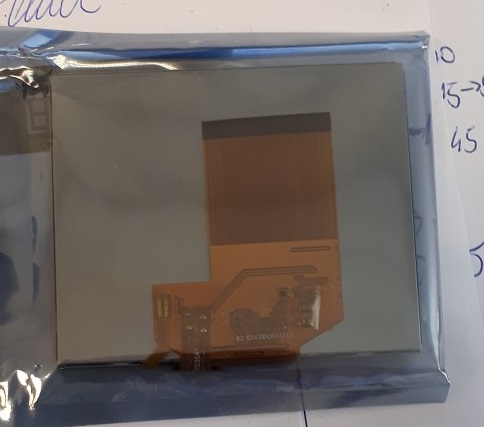

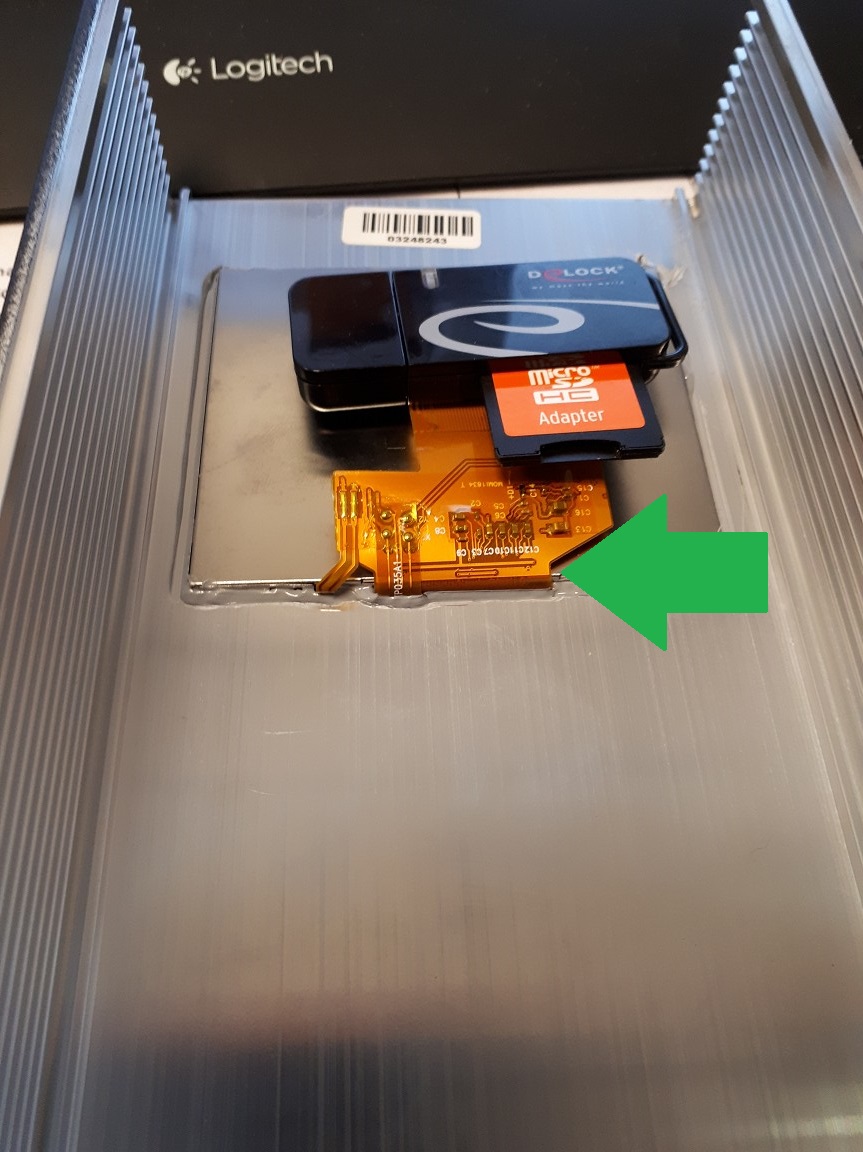

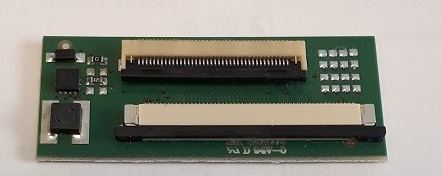

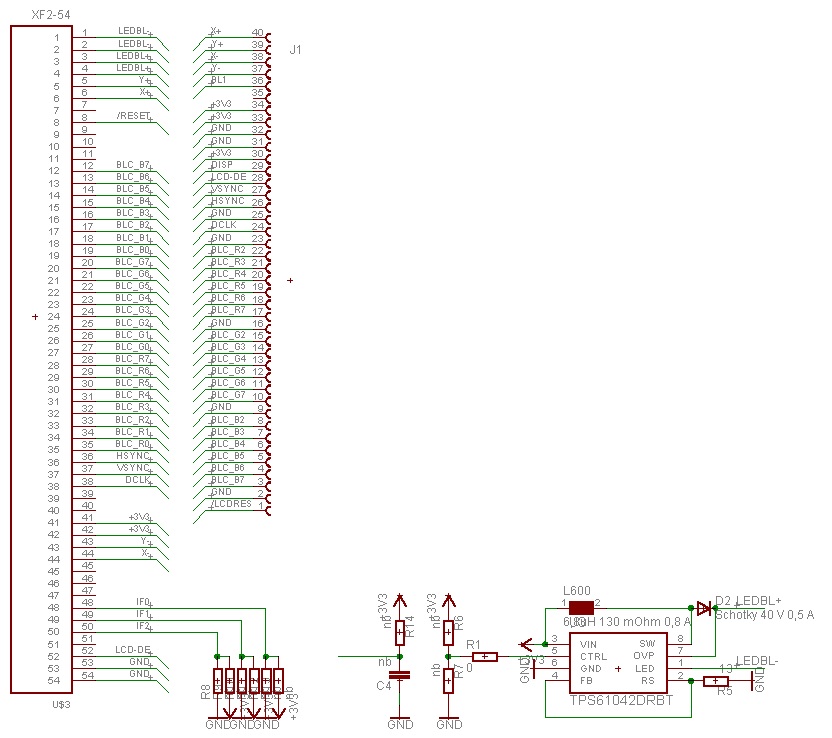

da ich mir keine Rat mehr weiß, habe ich gedacht vieleicht fällt jemanden was ein zu meinem Problem. Da ja im Augenblick alles fehlt passierte es natürlich das unser bisher verwendete Display (ET0350G8D6H) in der nächsten Zeit nicht mehr lieferbar ist. Gut also ein ähnliches rausgesucht, ER-TFT035-3 von Buydisplay. Hier musste noch ein DC/DC-Wandler an um auf die 19 Volt zu kommen und ein Adapter für die Pins. Ist ja kein Hexenwerk. Als Boost-Regler habe ich einen TPS61045DRBR, weil gerade lieferbar. Als die Platine dann vom Bestücker kam, alles zusammen gesteckt und naja geht nicht. Eigentlich hätte ich gesagt das kann man blind machen. Also Fehlersuche. Erstmal rauskriegen ob der Regler funktioniert, 10 rote LEDs zusammen gelötet an VLED+ und VLED- geklemmt. OK, geht. Alle Verbindungen durch geklingelt, alles wie gewünscht. Nach zig Versuchen und Überprüfungen, dachte ich mir, weil das Display wenn alles zusammengesteckt ist immer dunkel bleibt, versorge ich mal das Display mit 24 Volt und 200 Ohm Vorwiderstand, ok Hintergrundbeleuchtung geht. Auf der Platine den gesamten Boost-Regler entfernt und an die beiden Enden die 24 Volt mit dem Vorwiderstand ran. Alles zusammengesteckt, LEDs versorgt, ok leuchtet. MC-Board mit Strom versorgt, Board läuft, LEDs aus. Der Stromverbrauch ist ok, es steigt kein Rauch auf, es wird nix warm. Es geht auch nix kaputt, stecke ich das Board wieder an das alte Display ist dort alles wie erwartet. Die LEDs der Hintergrundbeleuchtung sind ja laut Datenblatt mit keinem Teil der Schaltung verbunden, ausser den beiden Pins am FPC-Stecker. Der Stromverbrauch ist in jeder Konstellation schlüssig. Ich hab keine Idee mehr, wonach ich suchen soll. Vieleicht hat jemand von Euch schonmal etwas ähnliches gehabt. Ich hab mal alle relevanten Datenblätter mit hochgeladen, vorsichtshalber.
da ich mir keine Rat mehr weiß, habe ich gedacht vieleicht fällt jemanden was ein zu meinem Problem. Da ja im Augenblick alles fehlt passierte es natürlich das unser bisher verwendete Display (ET0350G8D6H) in der nächsten Zeit nicht mehr lieferbar ist. Gut also ein ähnliches rausgesucht, ER-TFT035-3 von Buydisplay. Hier musste noch ein DC/DC-Wandler an um auf die 19 Volt zu kommen und ein Adapter für die Pins. Ist ja kein Hexenwerk. Als Boost-Regler habe ich einen TPS61045DRBR, weil gerade lieferbar. Als die Platine dann vom Bestücker kam, alles zusammen gesteckt und naja geht nicht. Eigentlich hätte ich gesagt das kann man blind machen. Also Fehlersuche. Erstmal rauskriegen ob der Regler funktioniert, 10 rote LEDs zusammen gelötet an VLED+ und VLED- geklemmt. OK, geht. Alle Verbindungen durch geklingelt, alles wie gewünscht. Nach zig Versuchen und Überprüfungen, dachte ich mir, weil das Display wenn alles zusammengesteckt ist immer dunkel bleibt, versorge ich mal das Display mit 24 Volt und 200 Ohm Vorwiderstand, ok Hintergrundbeleuchtung geht. Auf der Platine den gesamten Boost-Regler entfernt und an die beiden Enden die 24 Volt mit dem Vorwiderstand ran. Alles zusammengesteckt, LEDs versorgt, ok leuchtet. MC-Board mit Strom versorgt, Board läuft, LEDs aus. Der Stromverbrauch ist ok, es steigt kein Rauch auf, es wird nix warm. Es geht auch nix kaputt, stecke ich das Board wieder an das alte Display ist dort alles wie erwartet. Die LEDs der Hintergrundbeleuchtung sind ja laut Datenblatt mit keinem Teil der Schaltung verbunden, ausser den beiden Pins am FPC-Stecker. Der Stromverbrauch ist in jeder Konstellation schlüssig. Ich hab keine Idee mehr, wonach ich suchen soll. Vieleicht hat jemand von Euch schonmal etwas ähnliches gehabt. Ich hab mal alle relevanten Datenblätter mit hochgeladen, vorsichtshalber.
Der an diesem Beitrag angefügte Anhang ist entweder nur im eingeloggten Zustand sichtbar oder die Berechtigung Deiner Benutzergruppe ist nicht ausreichend.
, deswegen ist das bei denen gar nicht mehr so gut für uns
